徐州睢宁桃岚化工园污水处理厂视频监控方案:传输架构

发布日期:2013-11-07 10:21  浏览次数:



1. 户外超五类阻水网线







户外阻水网线,超五类国标。



2. 交换机





(1)         符合ieee 802.3,ieee 802.3u,ieee 802.3ab标准

(2)         流控方式:全双工采用ieee 802.3x标准,半双工采用backpressure标准

(3)          8个10/100/1000m自适应rj45端口,支持端口自动翻转(auto mdi/mdix)

(4)          全/半双工模式自适应

(5)          采用存储转发的交换机制

(6)          无风扇,自然散热

(7)         内置通用电源,1u钢壳,11英吋标准机架结构,工业级设计



项目

描述

概述

标准

ieee802.3 10base-t以太网

ieee802.3u 100base-tx快速以太网

ieee802.3ab 1000base-t千兆以太网

ansi/ieee 802.3 nway自动协商

ieee802.3x流量控制

固定端口

8个10/100/1000base-t自适应以太网端口

固定端口属性

连接器类型:rj-45

支持10/100/1000mbit/s传输速率

支持半双工、全双工、自协商工作模式

支持mdi/mdi-x自适应

网线类型

10/100base-tx:

3/4/5类双绞线,支持较大传输距离100m

1000base-t:

5类双绞线,支持较大传输距离100m

指示灯

每端口:link/act,speed

每设备:power

性能

背板带宽

16gbps

转发能力

11.9mpps

交换模式

存储转发模式

mac地址表

支持地址自动学习、自动老化(老化时间为5分钟)

较多支持mac(medium access control)地址:8k

外形尺寸(长×宽×高)

266(w)×162(d)×44(h) mm

输入电压

100-240v ac

功耗

较大15w

工作温度

0℃~40℃

存储温度

-10℃~70℃

工作湿度

20%~85%无凝结

存储湿度

10%~90%无凝结

散热方式

自然散热



显示系统

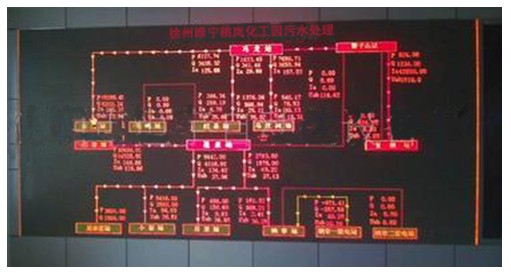

作为终端显示系统,本方案采取led单色大屏,同时可以自由划分区域,进行多个画面组合。

本方案计划led低亮度单色大屏拼接完成后其高度达到2米,宽度达到3米。



室内单色led显示屏技术指标

像素直径ø3.0mm

物理点间距4.0mm

物理密度62500点/m2

像素组成1r

模组尺寸128mm×256mm

模组分辨率32行×64列

较大视角120º

较佳视距5-15m

较大功率600w/m2

刷新频率 ≥180hz/s

换帧频率60hz/s

驱动方式1/16扫描

驱动芯片74hc595 7

控制方式 异步

亮    度 ≥900cd/m2

颜    色 单红色

通讯距离 网络通讯≤120m

重    量30kg/m2(含框架)

输入电压ac220v±15%

工作环境 温度:-25℃- 45℃,湿度:10%-95%

使用寿命 ≥100,000小时

平均无故障时间 ≥10,000小时

像素点失控率 小于万分之一,出厂时为零

计算机操作系统win98,win2000,winxp,win7

计算机显示模式800×600,1024×768,1280×1024,1366×768,1440×900,1600×1200,1920×1080

控制软件led playerv3.3

以上就是我公司设计施工的徐州睢宁桃岚化工园污水处理厂视频监控方案的全部内容,分为系统概述前端设计传输架构三个部分概述,欢迎浏览。 pg电子官网-pg电子网站
