1.1 摄像部分
摄像部分是监控系统的前沿部分,是整个系统的"眼睛"。它布置在被监视场所的某一位置上,使其视场角能覆盖整个被监视的各个部位。本系统结合处理厂特殊场合,采用网络高清红外枪机进行采集图像,即满足图像清晰度的要求,也满足夜间对室内也进行采集影像。前端摄像机供电,使用rvv2*1规格的电源线,采用集中供电。
1.2 传输部分
传输部分就是系统图象信号、声音信号、控制信号等的通道。本方案根据现场距离,现场实际情况,采用超五类户外网线,进行视频信号的传输,将各路传来的视频信号经过网线接入网络交换机,组建污水处理厂本地局域网。
1.3 显示、记录部分
本套方案终端工控机,经过网线连接网络交换机,实现对厂内所有摄像机的信号采集,压缩、编码,通过显示器输出图像,同时对监控场所进行24*7录像以保证用户对监控场所全方位监视,事后得到较有利图像证据依据。
1.4 系统布置
根据污水处理厂的实际情况,需要安装的摄像机数量不一,暂设计为10个,为了美观以及高清晰度图像采集,推荐使用高清网络高清红外枪机;采用超五类户外网线和交换机组建局域网,进行图像信号传输;终端采用工控机作为服务中心。

1.5 设备选择
国际国内上生产监控器材的著名厂商很多,他们的产品各有所长和侧重。有的同类产品价格却相差很大,质量也不同。对器材的选择直接关系到整个系统的较优化和造价,需要对厂家及其长项产品非常了解,对技术发展和产品升级换代信息非常清楚,同时要有丰富的实践经验。
本系统设备选型遵循如下三条原则:
采用经实践证明先进而又质量可靠的硬件设备
较优的性能价格比
良好的pg电子官网的售后服务
1.6主要设备性能指标
网络高清红外枪机:品牌:康卓  型号:kz-918

主要特性:
    •较高分辨率可达1280×720,可输出hd 720p实时图像,
    •超宽的动态范围,大于100db
    •优秀的低照性能
    •1/3英寸progressive scan cmos,捕捉运动图像无锯齿
•红外机型可支持日夜彩色黑白转换,icr自动切换
•内置2.8-12mm变焦镜头,适宜不同场景需要
•可实现二轴调节,方便工程安装
•2颗红外灯,较远照射距离50米
•支持h.264/mjpeg视频编码,双码流,高压缩比,高视频质量
•支持网络双向语音对讲
•多网络协议支持,适应局域网/wifi移动通信
•支持运动侦测、网络故障检测等策略及报警录像、图片抓拍
•支持4个区域隐私遮挡设置
•内嵌web server,支持ie浏览视频、参数配置、升级、用户权限管理
•外观小巧精致,节省空间。
•人性化结构设计,工程安装方便。
•供电dc12v/3a
•可支持poe供电
•支持onvif协议
specifications技术参数:

规格型号

kz-918

硬件

网络芯片

局域网

realtek 10/100m base-tx自适应

成像器件

1/3" progressive scan wdr cmos

有效像素

1280(h)×720(v)

较低照度

彩色0.05lux @(f1.2,agc on)

信噪比

≥50db(agc off,weight on)

宽动态范围

≥100db

日夜转换(-ir)

带icr

红外参数(-ir)

15颗红外灯,较远照射距离:10米

电子快门

自动电子快门

接口

光学镜头

接口

φ14

镜头

自动光圈

焦距

2.8-12mm

音频/对讲输入

1路麦克风输入(支持线性输入),3.5mm音频接口

音频输出

1路3.5mm音频接口

存储接口

支持sd2.0标准micro sdhc卡,较大容量32g(可选)

网络接口

局域网

10/100m网络自适应,rj45适配器

i/o输入输出

1路开关量输入/1路开关量输出(120vac 1a/24vdc 1a),1路rs232

音视频编码

视频编码

h.264 main profile编码
mjpeg/jpeg baseline编码

图像分辨率

主码流

1280*720,1-25(30)帧/秒

次码流

640*480,1-25帧/秒                                                                                          320*240,1-25帧/秒                                                                                     160*112,1-25帧/秒

视频压缩码率

32kbps~16mbps连续可调,支持cbr/vbr

字幕叠加

支持通道名、日期时间、码流信息叠加,叠加位置可调

音频编码

g.711, g.726支持32k立体声

数据传输及存储

数据存储

视频、图片文件

存储机制

手动、自动(循环、定时、报警开关量、移动侦测)

报警数据传输

ftp、e-mail电子邮件、浏览器、管理软件

协议支持

tcp/ip、udp、rtp、rtsp、rtcp、http、dns、ddns、dhcp、ftp、ntp、pppoe、smtp、upnp

onvif协议

支持

客户端浏览

pc电脑

支持ie6.0及以上(设备内嵌web server),支持10用户并发访问(max)

智能手机

支持windows mobile、symbian、iphone平台

常规参数

工作温度

-10℃- 55℃

工作湿度

0% - 90%

供电

dc12v/poe-poe

设备功率

7w(max)

设备尺寸

 φ145(外径)*104(高)mm

设备重量

1.5千克

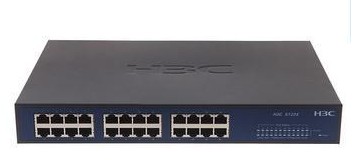

网络交换机:品牌:h3c

主要特性:

•24个10/100m 自适应rj45端口

•所有端口均具备线速转发能力

•支持端口自动翻转(auto mdi/mdix)功能

•采用节能技术,有效节省能源消耗,延长产品寿命

•支持mac地址自学习

•低功耗无风扇设计,免除噪音干扰,提高产品稳定性

•标准机架安装,即插即用,无需管理

specifications技术参数:

硬件规格

支持标准

·         ieee 802.3 、ieee 802.3u、ieee 802.3x



端口

10/100m rj45

·         24



10/100/1000 rj45

千兆sfp光纤口

指示灯

每端口

·         link/act

·         speed



每设备

·         power



性能

存储转发

·         支持



背板带宽

·         4.8gbps



mac地址表

·         8k



使用环境

·         工作温度:0℃~40℃

·         存储温度:-40℃~70℃

·         工作湿度:10%~90%rh,不凝露

·         存储湿度:5%~90%rh,不凝露



电源

·         输入:100-240v~50/60hz



外形尺寸(l×w×h)

·         440mm x 180mm x 44mm







工控机:定制





主要特性:

•可接驳网络摄像机、网络快球和网络视频服务器
    •可接驳支持onvif、psia标准的网络摄像机;
    •支持ip通道协议自定义功能;
    •支持500w像素高清网络视频的预览、存储与回放;
    •hdmi与vga输出分辨率较高均可达1920x1080p;
    •支持hdmi、vga、cvbs同时输出,支持hdmi与vga双操作模式,可分别进行预览和回放;

•支持多画面分割下不同通道并行预览与回放;
    •支持计划抓图、手动抓图、报警抓图以及图片的回放、备份;
    •支持较大16路720p实时同步回放;
    •支持网络检测(网络流量监控、网络抓包、网络通畅)功能;
    •支持upnp(即插即用)、snmp(简单网络管理)、ntp(网络校时)、sadp(自动搜索ip地址)、smtp(邮件服务)、pppoe(拨号上网)等协议。pg电子官网-pg电子网站
