上海污水处理厂plc自动控制系统

康卓科技是上海一家专业从事污水处理厂plc自动化系统设计、非标自动化控制柜生产安装的高科技企业。由一支多年从事自动化领域的设计、施工、调试的专业技术人员组成,在污水处理厂自动控制系统、非标自动化设备、低压电气控制、机电一体化系统等领域内有丰富...

产品介绍

康卓科技是上海污水处理厂plc自动化系统设计、非标自动化控制柜生产安装的高科技企业。由一支多年从事自动化领域的设计、施工、调试的专业技术人员组成,在污水处理厂自动控制系统、非标自动化设备、低压电气控制、机电一体化系统等领域内有丰富的系统集成、产品开发和pg电子官网的售后服务的经验。能够提供污水厂自控系统工程承包、系统设计、系统集成、安装调试等整套交钥匙工程的整套pg电子网站的解决方案。



项目案例:

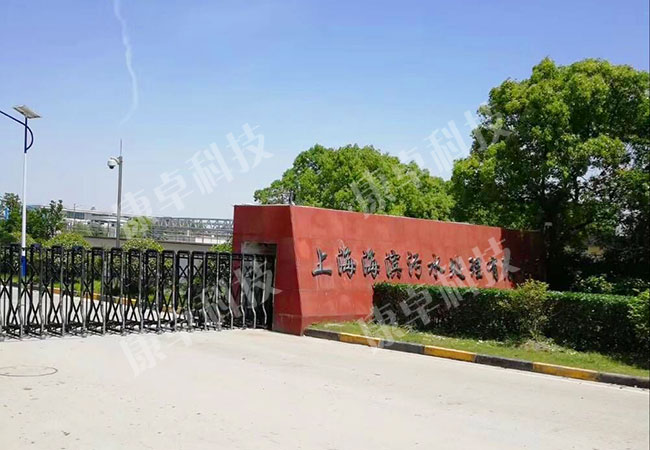

项目名称:上海海滨污水处理厂提标改造项目
项目概况:
上海海滨污水处理厂处理规模20 万m3/d,通过本次工艺改善,配套新增、改造主要构筑物及新增相应设备,将污水厂出水水质提升至一级a标准,并同步实施臭气整治、污泥有效处理、降噪及景观设计。新增建设用地约40516m2。 工程总投资达6.81亿元。

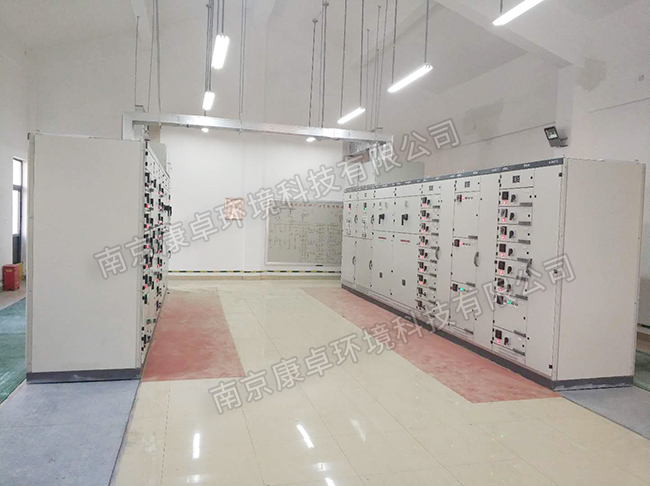

工程位于上海市浦东新区老港镇沿海东滩,老港垃圾填埋场北侧,海滨污水处理厂内。主要建设内容为拆除并改造现有3#沉淀池、新建处理能力5万立方米/日生物反应池1座、鼓风机房、高效沉淀池、气水反冲洗均质砂滤池、储泥池、污泥脱水机房、加药间及相应消毒设施,配套电气自控系统、除臭、在线监测、厂内道路、绿化等设施。南京康卓环境科技有限公司为本工程提供plc控制柜、低压控制柜、设备控制柜、中控室系统的设计、施工、安装调试。




上海污水处理厂plc自动控制系统

1:总规划表系统平台从行政规划、设计、建设、运营、监管等方面为污水厂提供生产运营、安全管理、水质监测、   故障预警、数据查询、专家决策等实时、丰富、准确的信息化管理服务;为分析、决策提供大数据支持; 为无人值守、应急处置、节能减排、工艺改进实现智能化、精准化统一的管理技术手段。





应用软件部署

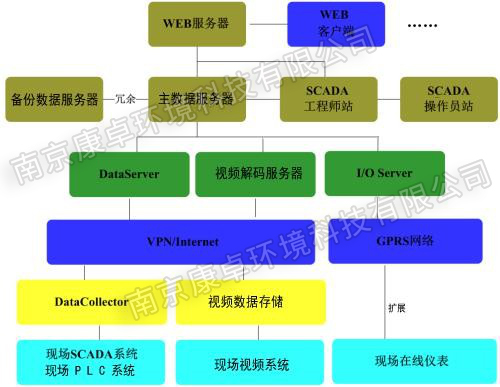

图:  应用软件部署图





2.1:软件功能

1)数据实时监测与处理功能

系统所监测的数据在相应的画面和表格中显示,并具有随机点测某个端站和巡测整个系统端站的功能。能对数据自行进行较大值、较小值、平均值、累加值进行统计。

2)图形处理功能

根据数据库绘制实时曲线图和历史趋势曲线图。

3)自动报表生成功能

根据需要按不同的时间周期生成日、月、年报表,也可按参数名称自动生成报表。对水质监测项目的 cod、氨氮、ph、电能、流量、动力设备等信息中心自动汇总生成全区水源水质日报表。

4)历史数据存储功能

①历史数据存储时间可组态,如定时存盘时间间隔可在 1 分钟、10 分钟、30 分钟、1 个小时之间选择。

②具有数据导入、导出功能,便于系统进行数据备份、恢复和进行数据对比分析。

③支持断点续传和数据缓存、补调功能:对网络故障、设备通讯失败等异常情况导致数据缺失进行数据补调,保持历史数据完整。

④历史趋势数据保存周期大于 3 年。

5)实时/历史趋势查询、实时/历史报警查询功能

可以以时间段、监控区域、监控点位、监控数值为条件查询,历史数据以表格和曲线图输出。

6)自动报警功能

报警包括:网络断线报警、设备通讯失败报警、参数超标报警等。报警参数可灵活设置, 并和管理人员的手机绑定,发生报警时自动发送短信告知。

7)输出、打印功能

各种报表、查询信息、报警信息能在屏幕上显示及打印输出。

8)短信发布功能

利用短信平台资源,将系统中非常重要的事件按级别、按时段在不影响领导的日常生活的前提下,发送到相关的人员手机上。除极其严重的报警在夜间发送外,一般的事件在早晨8:00 钟后发送给领导,日间事件实时发送。具体的短信发送策略可以用户自定义。

9)系统管理功能

①登录管理、用户权限管理。

②数据监控终端(rtu)的远程参数设置。

③通讯状态检测与监视。为提高通讯可靠性,系统要具备有通讯状态检测和监视功能, 实时诊断通讯状态和链路连接情况。

10)web 浏览功能

①通过 web 浏览系统,各子系统间的数据传输可通畅的进行,减少了数据的孤岛现象。

②通过 web 浏览系统,协同领导、管理人员和所辖的污水厂领导和管理人员可以通过网络获取所关注的污水处理厂运行信息。



3:自控规划表

4:管理中心信息平台

利用自控中心建设以搭载 sql 数据库服务器管理系统,使用 wincc(windows controlcenter)视窗控制中心建立自控系统。

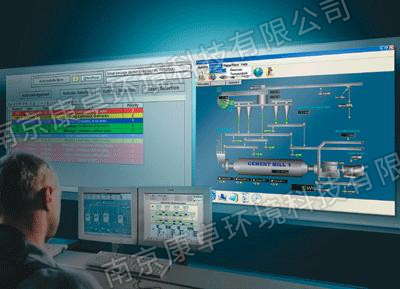

图:管理中心

1)、工艺流程的监控:展示污水处理工艺流程,展示各节点运行设备的运行状态,控制状态,数据状态。掌握污水生产过程的整体运行情况,如本日,本月,本年的(入水总流量, 入水瞬时流量,出水总流量,出水瞬时流量,电能能耗),当前入水,出水的水质参数。

2)、能耗分析:展示污水生产运行中对各节点运行设备的电能消耗。 按时、日、月, 年分析各工艺节点电能消耗占总能耗百分比情况,工艺节点各设备电能消耗占本工艺节点能耗总能耗的百分比情况。在改进工艺运行参数后与改进行前的能耗情况,分析出较优运行数据,为节能减排提供大数据依据。

3)、智慧运行:在污水生产运行中,对设备、仪表建立设备档案,记录运行时间,维护时间间隔,对污水生产过程中设备的维护与检修做到安全标准,并建立运营档案。同时根据污水生产过程中仪表返回的数据进行分析,判断相关设备的运行状态,做出预判,预警。智慧运行系统为污水生产提供安全保障。

4)、视频监控:在污水厂建立视频监控系统,将视频通过网络传输至总信息平台,完成管理部门的视频监管。摄像头采用一体化网络摄像头,带夜视功能,图像达到全高清画质,现场与监管平台 24 小时不间断视频传输。

5)、数据报表:对所有设备数据进行管理。完成数据的处理存储和日常运营管理。存储的数据资料将用于生产调度,预报参考之用。建立日常运营班、日、月、年报表。班报表以一个班工作时间 8 小时为准,一天三班。班报表的形式包括正确的班次、日期、报表名称、采样点编号、计算单位以及每个采样点的平均值、较小值、较大值、连续计量累积值、班的处理水量、能耗、单耗或成本,进行打印和存储。日、月、年报表的形式与班报表形式类同, 组报表的时段为日、月、年。过程变化曲线、参数时序曲线、计量累积曲线、能耗曲线、事故报警总表等,分成日、月、时段衔接。

4.1:拼接屏

中控室 3*4 的拼接方式,拼接单元使用 46" 三星原装 did 屏,5.3mm 拼接缝隙的超窄边液晶拼接单元。单元外观尺寸:1023.98mm(h)×578.57mm(v); 亮度: 500cd/m2;对比度

4000:1;显示模式:16:9上下左右可视角度 178 度。

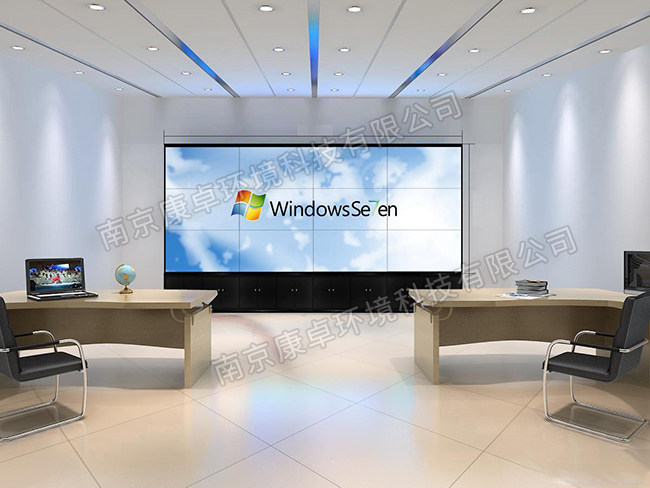

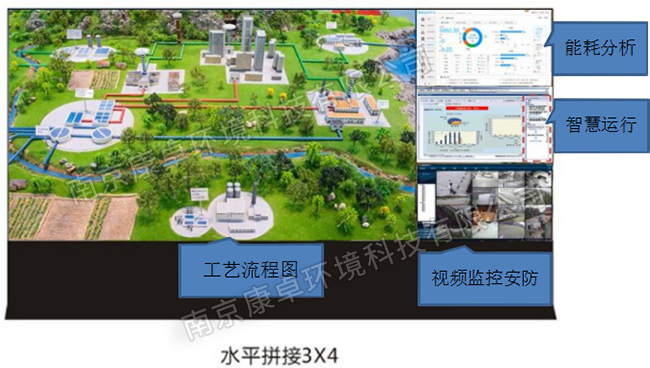

拼接屏效果图

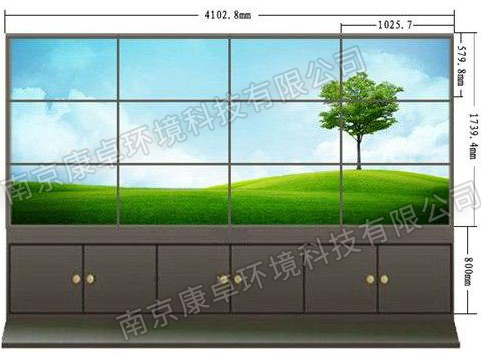

拼接屏安装图

拼接屏屏面分布图

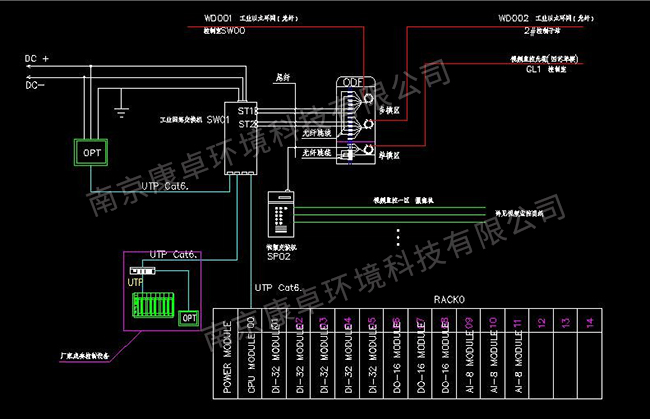

5plc 控制系统

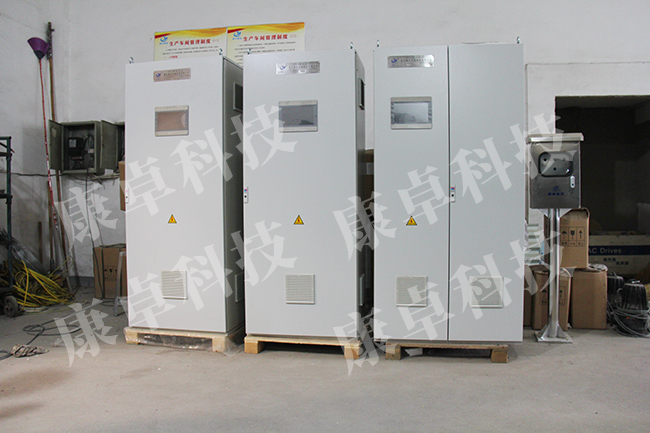

为使污水厂运行数据自动控制并接入信息平台。通过增加数据指标提升管理效力,杜绝非正常运营。在污水厂配置 7 套 plc 控制柜(内含 plc 可编程序控制器、hmi 触摸屏、以太网交换机、电源防雷过电压保护装置、小型断路器、接线端子、小型继电器、信号隔离器、安装连接缆线和现场操作站等)。

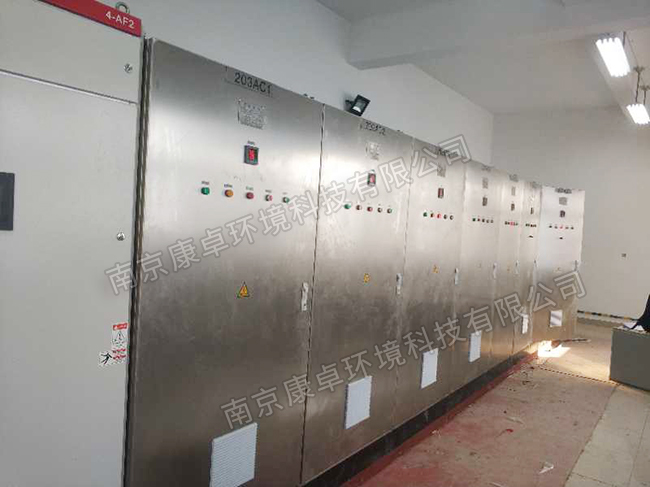

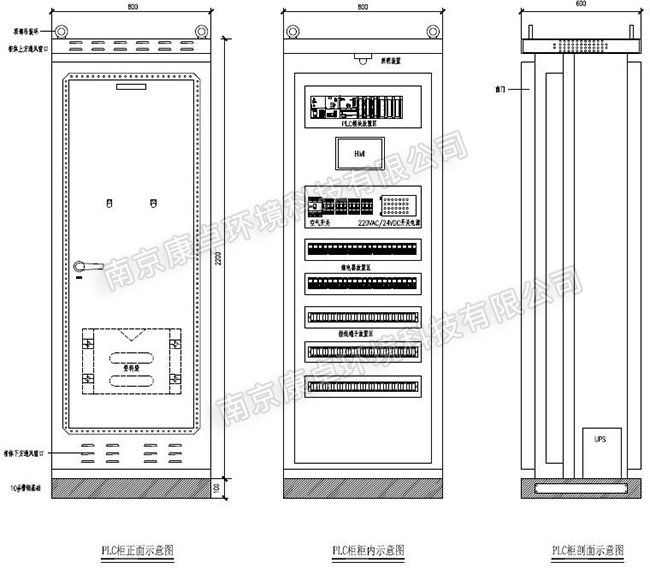

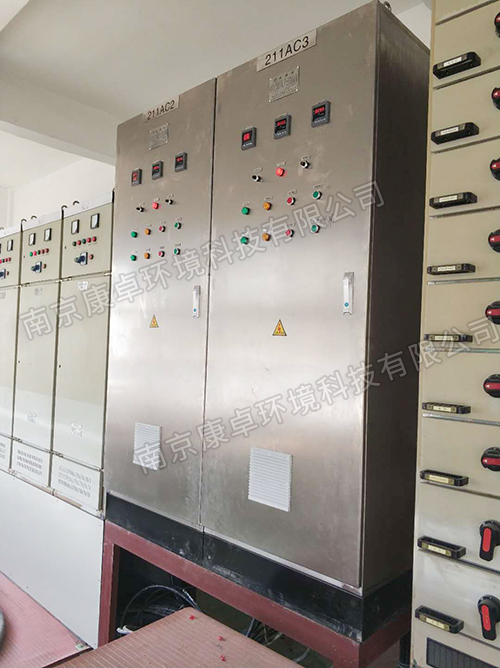

pcl 控制柜

6:现场视频信号监管

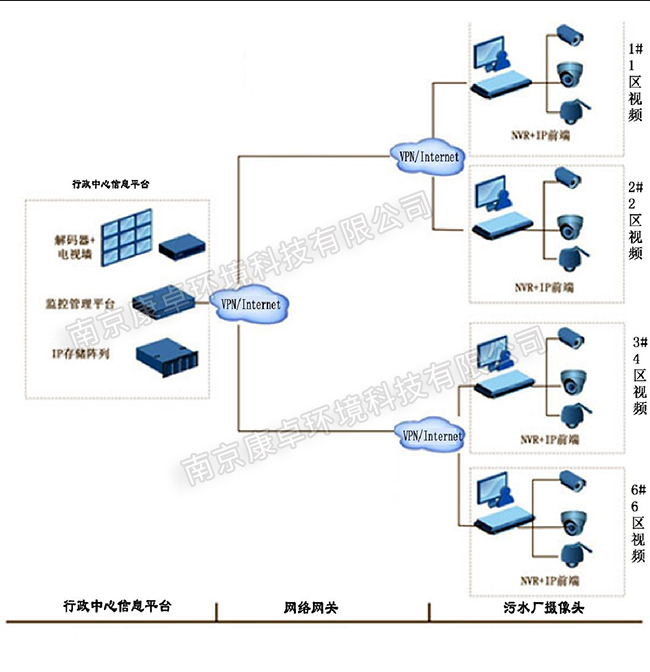

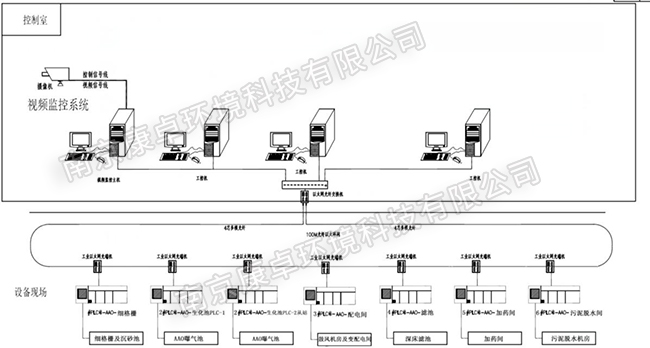

1)视频组网图

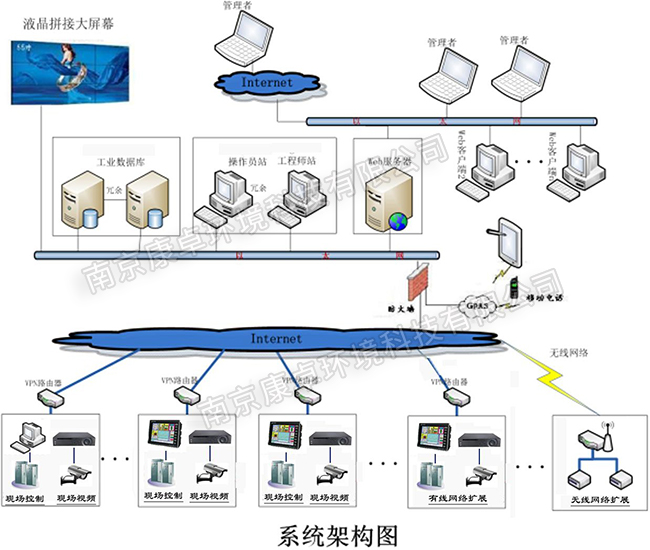

图:  组网图

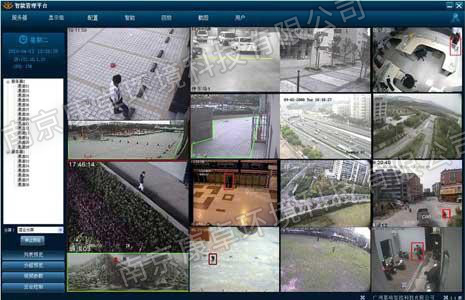

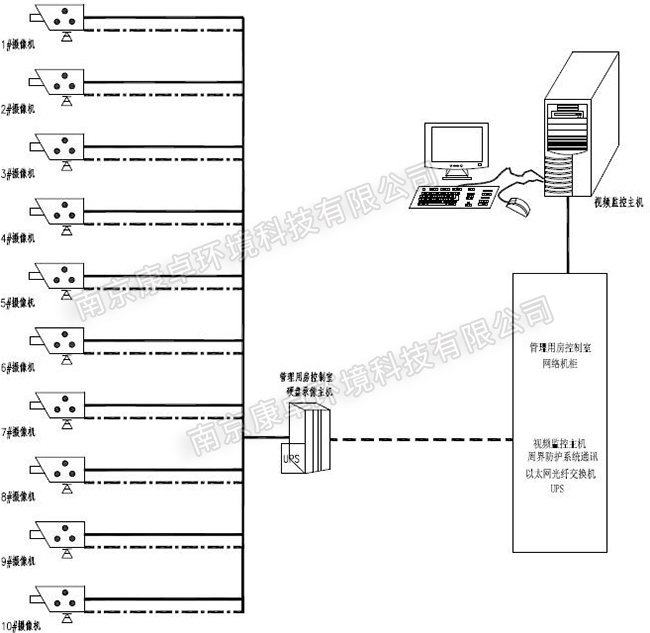

图:  现场视频信号监管图
