kz-c一控二水泵(风机)自动控制器

kz-c一控二水泵(风机)自动控制器由南京康卓环境科技有限公司研发生产,已获得中国国家专利。专利号为:zl201220343136.9,订购电话:400-0940-400...

产品介绍

kz-c 简介

   kz-c系列水泵自动控制器集所有水泵(风机)电机二次控制回路于一体,完全去掉了控制柜内部复杂的二次接线,使制造控制柜这种专业厂家完成的工作成为自己可以动手的易事,只需与控制柜内接触器线圈相联,就可以完成全部的控制任务;本产品在制造工艺上,是以模块化设计流水线生产智能化高的特点,外观上设计也很精美、安装及其方便;这一切都为用户的生产成本大大降低,效率反而还得到了提高 。
   kz-c系列水泵自动控制器用途十分广泛。除了用于水泵控制,还可以应用于风机 等其他电机的控制,kz-c系列水泵自动控制器具有优越的性价比,购买成本大大低于购买零件然后安装的价格。该产品已获得中国国家专利。专利号为:zl201220343136.9

二、 主要性能特点

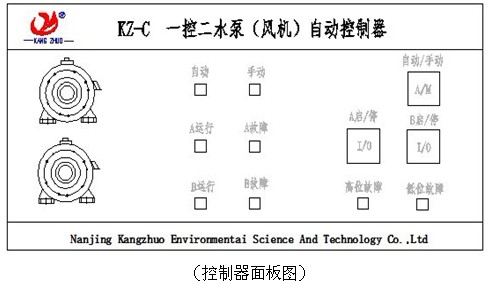

显示直观,从面板图形和指示灯即可以清楚看到设备的工作和故障状态。
通过安装液位开关(或者电极传感器)可以实现设备的全自动控制。其中包括对两台泵的手动/自动启停、启动顺序控制、故障报警自动轮换功能。
投放水中的液位开关使用了12v电压,在确保安全的同时,延长了产品寿命。
不仅用于潜水设备;同时适用于普通供水设备,只需将投入水池内的液位开关触点改选为常闭。
控制器具有超高水位时二台设备同时工作的功能,提高了设备应付突发事件的能力。
控制器软件具有人工智能判断功能,当液位开关出现接错或者损坏时,会自动发出声光报警,提示及时更换。而且会自动将先前备用的液位开关代替坏的液位开关继续工作(如果低液位开关坏,会高代替低,超高代替高;如果高液位开关坏,会超高代替高)。
自动控制输入信号设计为液位开关(浮球)输入,同时可以接受模拟量阻值信号以及干接点信号。
该控制器具有优越的性价比,安装方便,购买成本远低于购买元件自己组装的材料及人工价格。尤其适应oem专业厂家。
集成度高,控制箱内没有二次线路,可以缩小控制柜体积,大大降低控制柜成本。
产品为集成线路,免维护。
三、技术参数
工作电源:       ac220v/50hz ;
输入信号:       无源接点x3组(浮球、行程开关等);
输出容量:       1a/ac220v ;
控制方式:       自动(浮球、行程开关等);
                        手动(微动按钮);
相对湿度:        ≤95%rh,不结露,无腐蚀性气体场所    ;
使用环境温度:   -20℃~70℃ ;
额定功耗:        ≤ ac  1w ;
控制器外形尺寸 : 96mmx48mmx100
面板开孔尺寸:    92mmx45mm
 重量:             300g

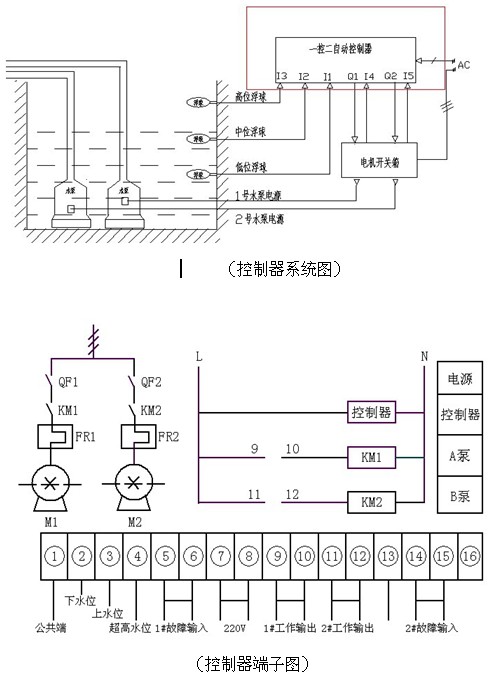

四、原理接线图

五、使用说明
1、安装
1该控制器使用国际标准尺寸的机壳,安装时仅需在面板上开一个长方孔。
2.将控制器嵌装于控制柜面板上, 周围应留出适当的空间,以利于接线、散热。
3.如果没有与控制器相对应的信号输入,不影响整个控制器正常工作,但控制器无法起到相对应的保护作用。
2、液位控制传感器
该控制器可以使用不同的液位传感器:
 kz型液位浮球开关  (传感器),可采用双球或单球控制。
 单球(如我公司生产的kz-bf型)时:浮球信号线接端子1、2-3(将2、3并联)。
双球(如我公司生产的kz-fk型)时:低水位端子1、2;高水位浮球信号线接接端子1、3;超高位端子可以短接。
 三球时:低水位接端子1、2;高水位接端子1、3;超高水位接1、4。
 注: 用于排水,液位开关均采用常开触点。用于供水,液位开关均采用常闭触点。
3、运行及维护
1.调试前请仔细检查控制柜及控制器的配线,确认无误后,合上控制柜电源,使控制器处于运行状态。
2.系统调试好后请锁好控制柜门。定期检查接触器的触点情况及水泵、电机是否工作正常,  以及接线端子有无松动。检修时,应切断电源后再进行。
3.当控制大功率水泵电机(45kw以上)时,由于二次控制回路的电流较大,为确保控制器长期稳定工作,可以采用内部输出信号通过中间继电器接入控制回路。
4.如果在运行中发现,控制器在自动工作状态下无故转为手动状态,说明液位开关连接出现问题。请立即检查液位开关是否接错或者对损坏的进行更换。
如发现问题,请及时与我们联系。对私自拆卸而造成的损坏我公司不承担保修责任。
六、维护保养
    产品自售出起一个月包退三个月包换一年内免费保修,终身维修服务 在使用过程中如需技术帮助,公司设立了营销服务的专业客服,免费为用 户提供售前、售中、售后的技术咨询和安装调试指导,解决用户提出的问题。 24小时服务热线:025-86666104
订货需知
   *请注明型号、数量、是否有特殊需要。
