水泵自动化控制系统

水泵自动化控制系统是南京康卓环境科技有限公司设计制造,水泵自动化控制系统是集物联网、传感技术、自动化控制技术、无线通信技术、网络技术为一体的自动化网络式监控管理系统。 水泵自动化控制系统是一个完整的分布式、实时过程控制系统,正常运行方式下系...

产品介绍

水泵自动化控制系统
水泵自动化控制系统是南京康卓环境科技有限公司设计制造,水泵自动化控制系统是集物联网、传感技术、自动化控制技术、无线通信技术、网络技术为一体的自动化网络式监控管理系统。
水泵自动化控制系统是一个完整的分布式、实时过程控制系统,正常运行方式下系统可由泵站主控计算机控制,也可由远方管理处调度中心进行统一调度、操作与控制。站级计算机控制系统作为一个泵站内自控节点,通过通信线路与调度网络结合在一起,完成对本站各设备运行状态、电力参量、水测参量、报警信息等工况、数据信息的监测及历史运行记录数据查看、报表打印、分析等功能。


水泵自动化控制系统适用于城市供水系统中加压泵站的远程监控及管理。加压泵站管理人员可以在供水公司的泵站监控中心远程监测站内清水池水位或进站压力、加压泵组工作状态、出站流量、出站压力等;支持水泵启动设备手动控制、自动控制、远程控制加压泵组的启停;光纤通信时,可以图像监视站内全景及重要工位,实现泵站无人值守。


系统组成
泵站自动化控制系统主要由调度中心、泵站监控中心、通信平台、泵站远程测控终端、计量测量及摄像设备组成。

通信平台
通信平台常用两种,一是有线通信:每个加压泵站与水司之间租用光纤通信,调度中心、泵站监控中心、各职能部门之间通过局域网通信,该通信平台可传输连续图像。二是无线通信:每个加压泵站与调度中心之间通过gprs无线网络通信,调度中心、泵站监控中心、各职能部门之间通过局域网通信,该通信平台不能传输连续图像。


功能特点
(1)采集功能
采集泵站水泵运行的总电压、总电流、电能;
采集每台水泵的单相运行电流;
采集每台水泵的启停状态;
采集每台水泵的故障状态;
采集变频器的故障状态;
采集进出水压力值;
采集水箱液位;
采集出水水质;
采集出水流量;
采集变频器的频率;
(2)显示功能
显示泵站水泵运行的总电压、总电流、电能;
显示每台水泵的单相运行电流;
显示每台水泵的启停状态;
显示每台水泵的故障状态;
显示变频器的故障状态;
显示进出水压力值;
显示水箱液位;
显示出水水质;
显示出水流量;
显示变频器的频率;
(3)设置功能
测控终端内可设置进出水压力、电流、电压等监测数据的上下限报警值。
(4)报警功能
当进水或者出水压力超限时,测控终端立即将报警信息上报到监控中心。
当泵站内水泵电源出现故障时(如过电压、过电流、欠电压、欠电流、缺相),测控终端立即将报警信息上报到监控中心;
当变频器出现保护、当单泵出现保护状态时,测控终端立即将报警信息上报到监控中心;
(5)无线远传功能
测控终端内放入一张开通gprs功能的手机卡,手机卡登录gprs网络,将泵站内的数据无线发送到中心。
(6)远程控制功能
支持监控中心远程控制水泵机组的启停。
支持监控中心远程控制进水电动阀门的开闭。
支持监控中心可以远程控制地面排水泵的启停。
(7)远程维护功能
终端的工作参数支持远程设置、修改,方便用户远程维护终端设备。

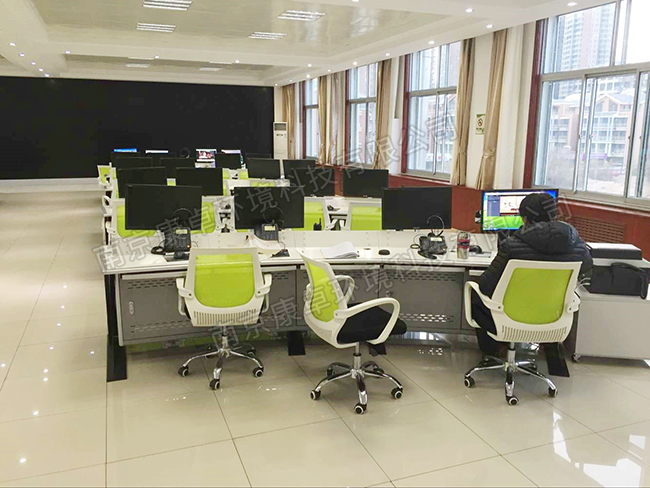

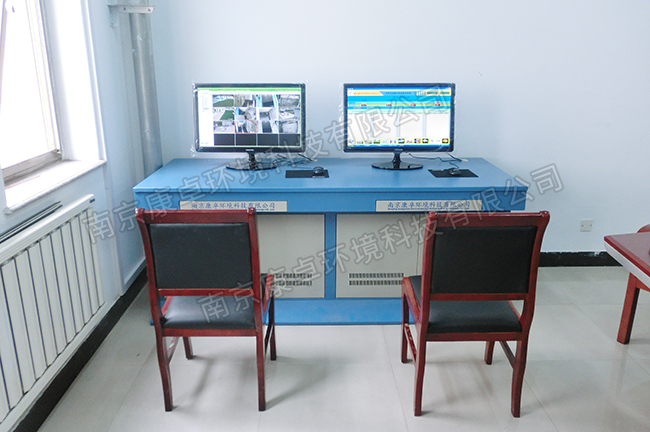

泵站监控中心主要功能

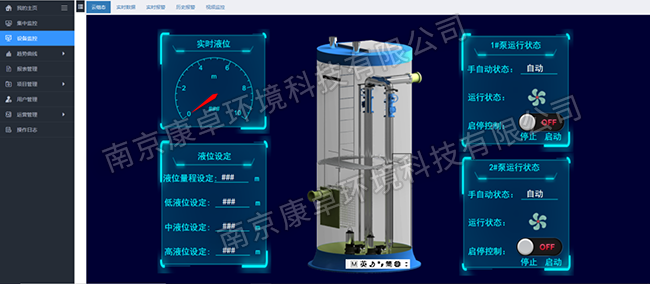

远程监测各加压泵站水池水位或进站压力、出站流量、出站压力。
远程监测加压泵组的工作状态、电流、电压、保护状态、工作模式。
远程切换水泵的控制模式,远程控制加压泵组水泵的启停。
光纤通信时,支持视频在线监视泵站全景、电气控制室等重要工位,视频可回放。
现场出现电流电压超限、水位超限、设备保护等状况时,监控中心可声光报警。
支持各种监测信息、控制信息、报警信息、操作信息的存储和查询。
生成各种数据报表及数据曲线。


水泵自动控制系统维护保养
康卓水泵自动控制系统自售出起享受康卓科技终身维修服务在使用过程中如需技术帮助,公司设立了营销服务的专业客服,免费为用户提供售前、售中、售后的技术咨询和安装调试指导,解决用户提出的问题。
24小时服务热线:025-86666104
订货需知:因产品使用场景、用户要求不同,以上图片仅供参考,详情请联系康卓科技电气工程师为您量身设计。
