水利行业控制系统,水闸plc控制系统

水利行业控制系统是康卓科技研发设计,采用成熟的组态软件系统,实现人机交互界面的定制开发,用户可以快速建立、测试并部署强大的自动应用程序连接并传递实时信息。以流程图的形式实现了系统概况,包括生产过程、实时数据、设备状态、报警显示显示...

产品介绍

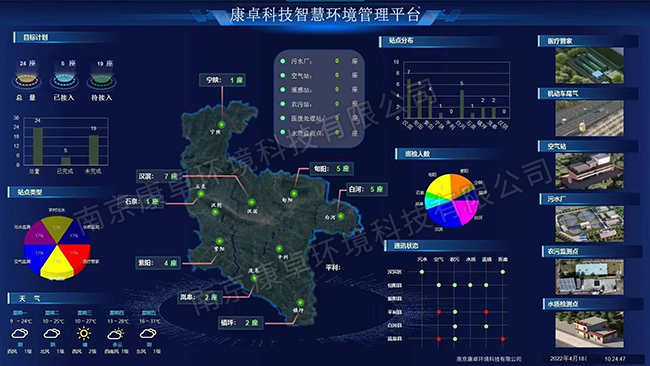

智慧水利的水闸plc控制系统是康卓科技研发设计,采用成熟的组态软件系统,实现人机交互界面的定制开发,用户可以快速建立、测试并部署强大的自动应用程序连接并传递实时信息。以流程图的形式实现了系统概况,包括生产过程、实时数据、设备状态、报警显示显示。


水闸plc控制系统

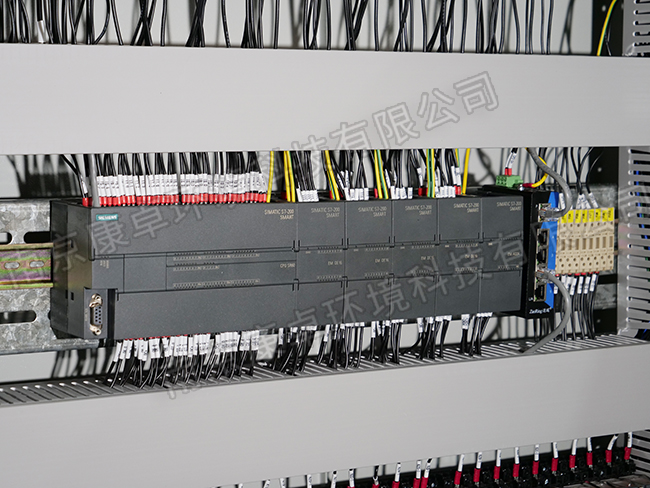

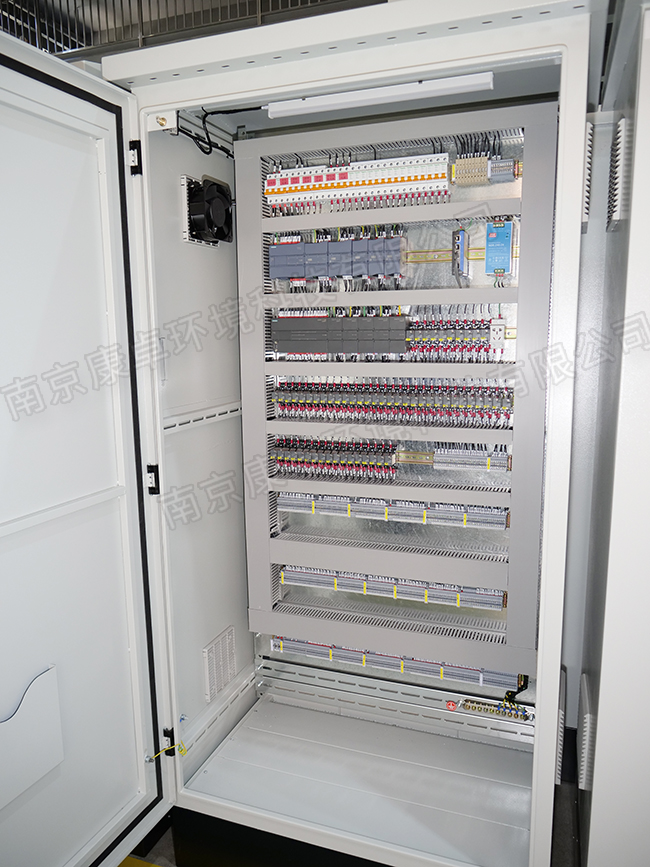

水闸plc控制系统采用总线分布式控制模式,实现12孔闸门的远程集中控制。系统高层为计算机监控系统,它包括监控计算机、管理计算机、服务器、集线器,通过ethernet 网,实现各计算机之间的通讯。控制层内由一台plc可编程序控制器来完成,它负责12孔闸门的闸位、上下游水位、降雨量等数据的实时采集,通过dh485通讯方式,将采集数据传输给监控计算机,输出模块调解闸门的上下动作。zui低层为现场设备,保留现场设备原有的手动操作启闭机功能,同时增设远程接口控制电气回路,接受plc可编程序控制器的动作。


plc控制系统模式
现场手动模式
现场手动方式为控制模式的,任何情况下,当现场控箱上选择现场手动操作时,远程对此闸门的操作无效,此闸门只响应现场箱上操作按钮的动作,该操作方式是原启闭机自带的功能。
远程点动模式
现场控制模式选择远程控制方式,在监控计算机选择点动操作,用鼠标单击闸门上、或下操作。
远程手动模式
现场控制模式选择远程控制方式,在监控计算机选择手动操作,用鼠标单击闸门上、下、停操作。
远程定位模式
现场控制模式选择远程控制方式,在监控计算机上选择定位操作,通过键盘输入闸门开度,鼠标单击定位操作,闸门自动运行至开度停止。
闸门全自动模式
现场控制模式选择远程控制方式,在监控计算机上选择自动方式,设定控制上游水位,鼠标单击自动运行后,12孔闸门进入全自动运行状态。


项目案例:

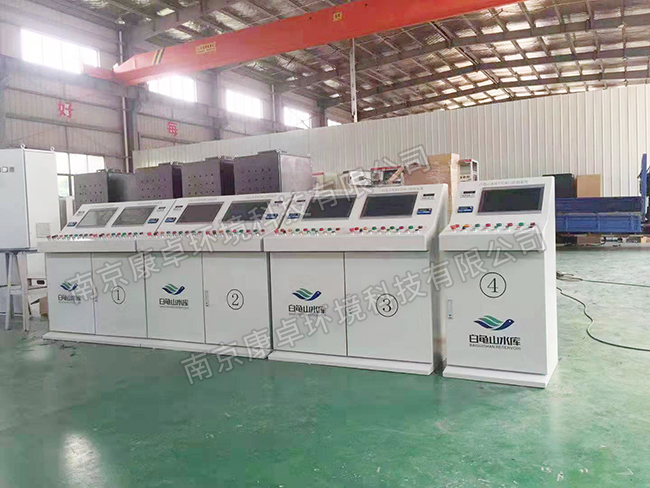

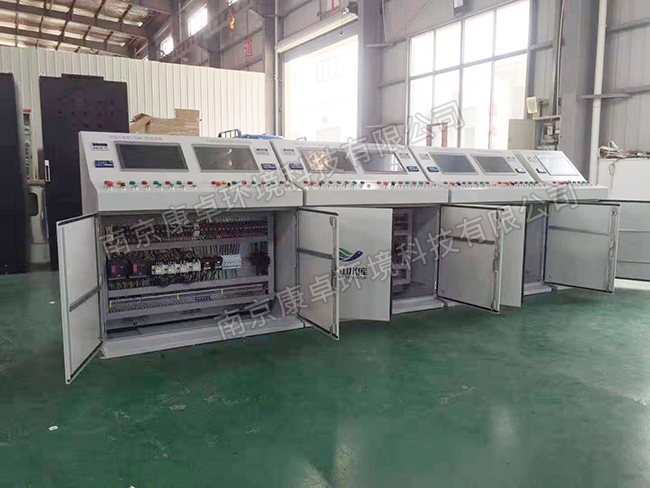

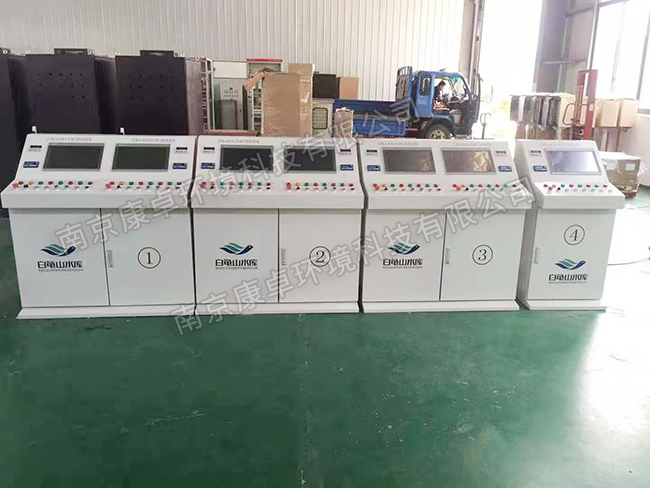

白龟山水库水闸plc控制系统

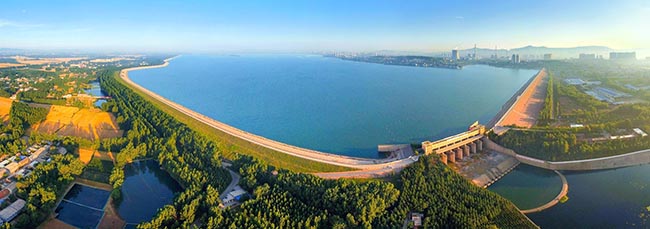

白龟山水库位于平顶山市西南郊,淮河流域沙颍河水系沙河干流上,距市中心9公里,东经112°50'至113°15'和北纬33°40'至33°50'之间。上游有昭平台水库,昭白区间流域面积1310平方公里。水库1958年动工兴建,1966年建成运行,主要建筑物有:拦河坝、顺河坝、北副坝、泄洪闸和南北干渠渠首闸。大坝为均质土坝,拦河坝长1545.35米,顺河坝长18016.5米,两坝之间的白龟山上设泄洪闸。




水利行业控制系统服务与定制
康卓科技提供水利行业控制系统设计制造和现场安装调试服务,支持各种定制。康卓科技提供全面的水利行业控制系统pg电子网站的技术支持服务,在使用过程中如需技术帮助,康卓科技免费为用户提供技术咨询和安装调试指导。
24小时服务热线:025-86666104
订货需知:因产品使用场景、用户要求不同,如需定制“水利行业plc控制系统”,请联系康卓科技电气工程师根据要求量身定制。
