自来水公司水厂自动化控制监控系统

自来水厂自动化控制监控系统是南京康卓环境科技有限公司研发设计制造的新一代自动化控制系统,自来水厂自动化控制监控系统将自来水厂采集到的水位、流量、压力值等数据和视频信号,通过环网光纤,接入监控中心,监控中心可以进行数据存储、数据...

产品介绍

一、系统概述
自来水厂自动化控制监控系统是南京康卓环境科技有限公司研发设计制造的新一代自动化控制系统,自来水厂自动化控制监控系统将自来水厂采集到的水位、流量、压力值等数据和视频信号,通过环网光纤,接入监控中心,监控中心可以进行数据存储、数据通讯、实时控制、自来水厂运行监视等操作,借助视频监控与入侵报警等安防平台的接入,从而实现自来厂集中管理。

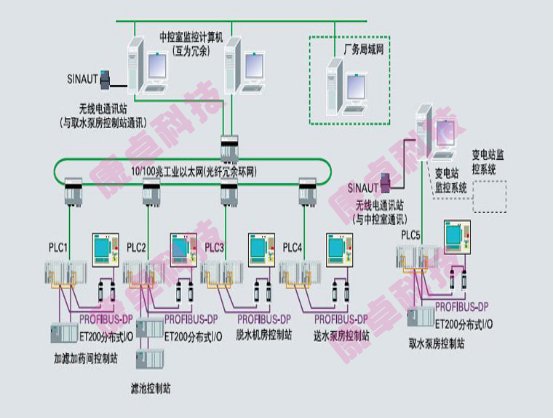

系统原理图

二、实现功能
1.数据采集存储功能
通过现场仪表、传感器等装置实时采集各个集水池、管道的水位、电机运行参数、泵的启停状态、格栅机的运行状态控制模式、电压、电流、保护状态等数据,通过通讯网络将数据上传至监控中心进行存储,并根据每个数据的特殊性,设定数据采集、存储的时间间隔。
2.实时控制与调节
管理人员在监控中心可以看整个自来水厂的实时数据和视频监控画面,以了接设备的运行状况和厂区内的人员活动情况。一旦各监测数据出现偏离,及时发现并做出相应的处理。同时对所有的数据进行存储,生成记录日志,支持导出excel表。
3.自来水厂运行监视
    系统实时采集各站点的数据,以文字、数字、动态画面的形式展示设备的运行状态,提供直观的图文信息。实时监测数据与视频在同一界面上显示,可以同屏监测整个自来水厂多个视频和数据,也可以切换成单个水厂的视频和数据显示。
视频摄像与入侵报警
系统在使用环网光纤传输现场的自控信号、视频信号,可以传输多路传输视频画面至监控中心,监视污水厂的全景、进出口等重要位置。光缆传输具有冗余功能,当一组光缆断掉,另外一组光缆自动连接通讯,两组光缆互不干涉。
系统支持入侵报警系统,当有外人未经许可进入泵站布防范围内,监控中心产生报警提示,以便更好地进行安全防范工作。

三、总体架构
系统主要由现地数据采集设备及摄像机报警装置、plc控制柜、环网加工、监控中心等组成。
3.1现地数据采集设备及摄像机报警装置

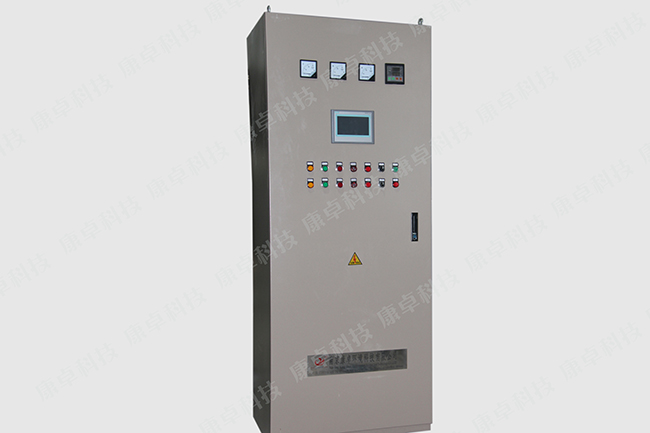

3.2 plc控制柜

泵站操作室

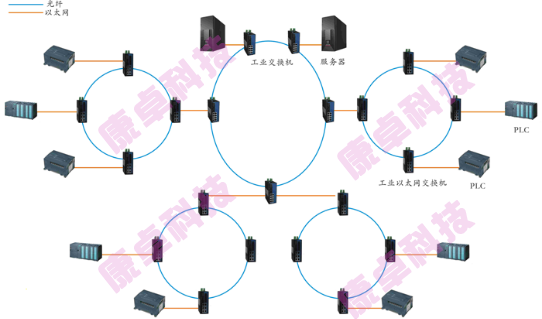

3.3环网架构
系统信号传输部分采用环网光缆模式,避免单一光缆中途损坏,造成整个链路的断开。正常情况下,两组光缆互不影响,一旦发生意外故障,另外一组光链路自动打开,从而降低系统的故障率,加强系统的可靠性。

3.4监控中心

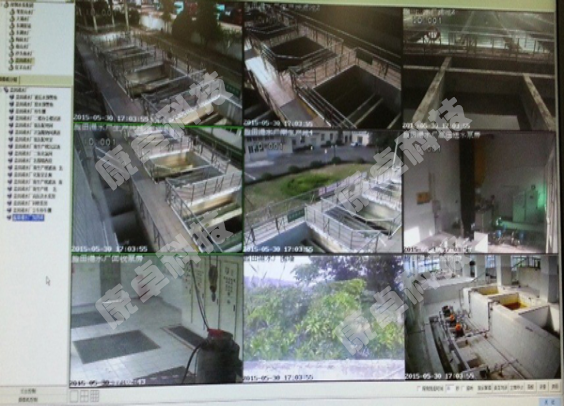

视频画面

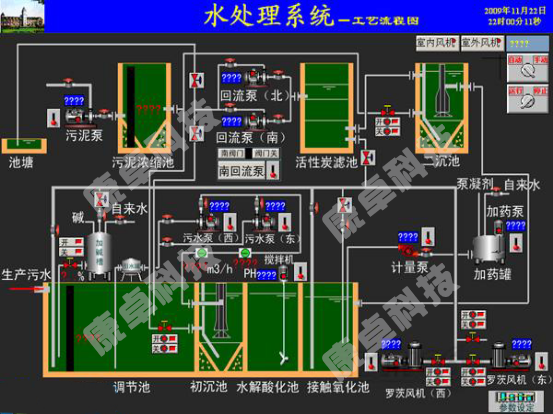

监控中心组态图

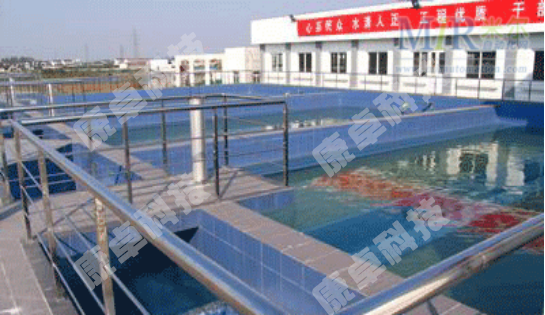

四、应用案例
康卓自来水厂自动化控制监控系统已经在南京自来水厂等国内多所大中型自来水厂上广泛应用,性能稳定,安全可靠。

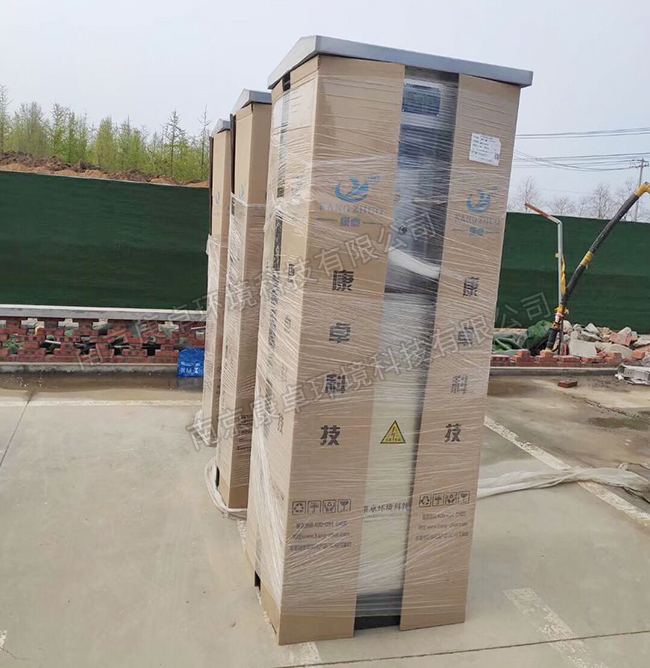

康卓施工现场实拍:




五、自来水公司水厂自动化控制监控系统服务与订购
自来水公司水厂自动化控制监控系统自售出起,康卓科技提供全面的pg电子网站的技术支持服务,在使用过程中如需技术帮助,康卓科技设立了营销服务的专业客服,免费为用户提供售前、售中、售后的技术咨询和安装调试指导,解决用户提出的问题。
24小时服务热线:025-86666104
订货需知:因产品使用场景、用户要求不同,如需订购“自来水公司水厂自动化控制监控系统”,请联系康卓科技电气工程师根据要求量身定制。
