流程监控画面

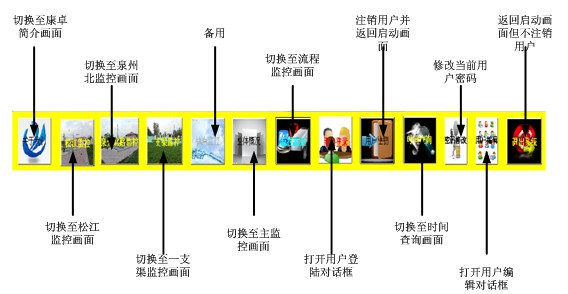

点击图1中的流程监控按钮,弹出流程监控对话框如图2所示:
图1
图2

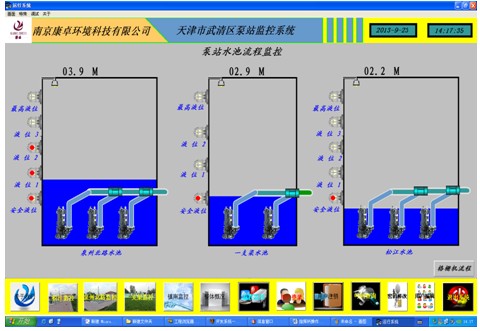

   上图为三个泵站的水泵及水池动画流程图,水池的蓝色填充会随着实际水位变化,水泵开启时也会有水流动画效果。水池侧面为水位指示灯,当水位超过之前设置的水位时相应的指示灯会变为红色。点击“格栅机流程”按钮切换至格栅机动画界面,如图3所示:
图3

图3中当格栅机运行时,下方的蓝色直线会以一定速度匀速上升,格栅机停止时运动停止。
以上为防汛指挥中心组态监控的操作说明书。pg电子官网-pg电子网站
