防汛指挥中心组态王监控总站操作说明书:系统画面(2)

发布日期:2013-10-12 09:25  浏览次数:

1、系统启动画面

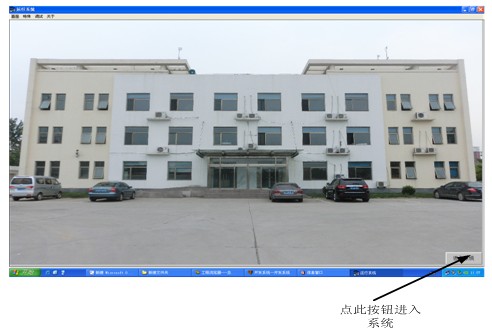

进入系统后的首界面如图1所示:
图1
2、主监控画面

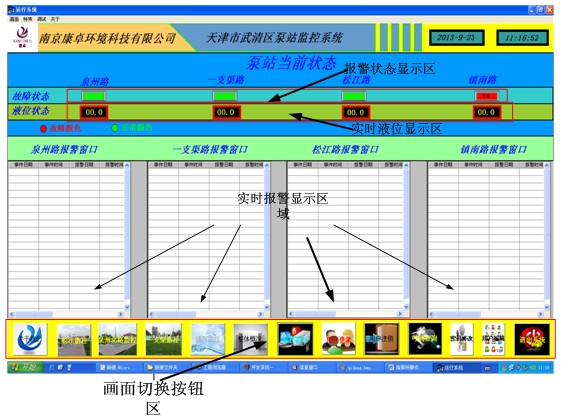

点击图1中的进入系统按钮进入主监控画面如图2所示:
 图2
   图2中的画面切换按钮区会在大部分画面中显示,具体每个按钮的功能将在后面介绍。实时报警显示区显示各个泵站的详细报警信息。报警状态显示区指示报警状态,绿色为正常红色为有报警产生。液位显示区显示每个泵站水池的液位深度,单位为“米”。
3、按钮切换区

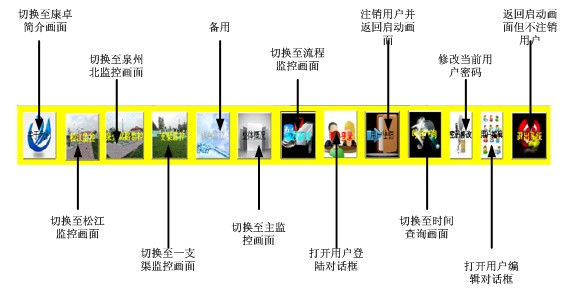

点击图1中的“进入系统”按钮后,除非回到启动画面否则按钮切换区将一直处于画面下方供用户使用。如图3所示:
 图3
有些按钮切换区的按钮是有权限的,只有被授权的用户才可以操作,拥有权限的按钮分别为“松江监控”、“泉州北监控”、“一支渠监控”、“流程监控”、“时间查询”、“用户编辑”。如果要操作这些按钮,点击“用户登陆”按钮,在弹出的对话框中选择“指挥所”,输入口令“1111”点击“确定”按钮,就可以操作这些被授权的按钮,用户登陆之后可以进行密码修改和用户编辑等操作。需要注意的是在操作人员离开之前应点击“用户注销”按钮,撤消授权,以免无关人员操作本系统。pg电子官网-pg电子网站
