天津武清区雨水泵站组态王监控操作说明书：参数设置画面(3)
发布日期：2013-09-30 13:44 浏览次数：

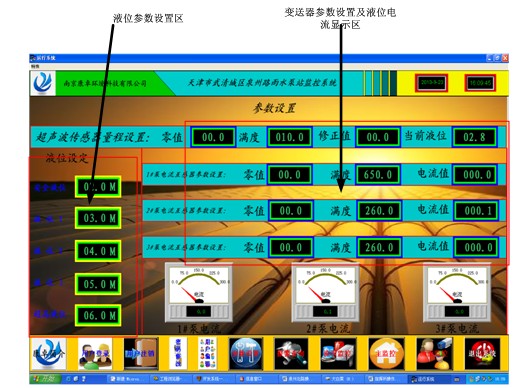

点击上篇“天津武清区雨水泵站组态王监控操作说明书：画面操作介绍(2)”中的“参数设置”按钮系统转换至参数设置画面，如图所示：
变送器参数设置及显示区用于设置plc内部数据计算用的数据。超声波参数用于计算液位，电流互感器用于计算泵的电流。这些参数要与实际使用仪器仪表的参数一致，否则将导致计算错误。建议不要随意修改这些参数，除非现场仪表出现变更。液位参数用于控制在自动运行状态下水泵的启动。数据大小必须由小到大排列（左边数据较小）且两个数据之间的差值较好小于0.5。在自动状态下当液位超过液位1的值时启动一台水泵，超过液位2时启动两台水泵，超过液位3时启动3台水泵。

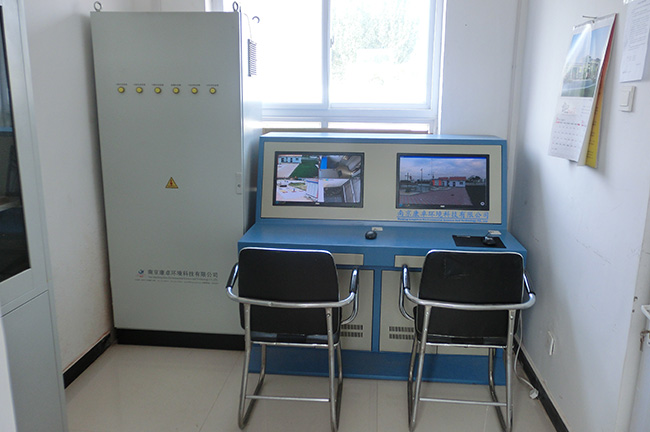

监控室实拍：
