低压抽屉式开关柜技术参数

发布日期:2012-09-08 09:28  浏览次数:

低压开关柜概述

 康卓科技低压开关柜作为输电、配电设备,适用于发电厂、石油、泵站、化工、冶金、纺织、高层建筑等各行业,产品符合iec439-1,gb7251.1-1997《低压成套开关设备》的标准规定。康卓科技低压开关柜通过了国家3c认证,康卓科技是高低压配电柜研发、生产、销售为一体的省重点高新技术科技公司,公司配有专业技术工程师团队详细解析低压配电柜生产、安装、应用方面问题。

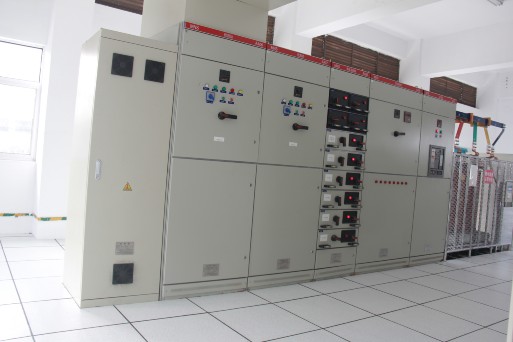

 mns低压抽屉式开关柜



低压抽屉式开关柜

  低压抽屉式开关柜是由固定的柜体和装有开关等主要电器元件的可移装置部分组成,可移部分移换时要轻便,移入后定位要可靠,并且相同类型和规格的抽屉能可靠互换,抽屉式中的柜体部分加工方法基本和固定式中柜体相似。但由于互换要求,柜体的精度必须提高,结构的相关部分要有足够的调整量,至于可移装置部分,要既能移换,又要可靠地承装主要元件,所以要有较高的机械强度和较高的精度,其相关部分还要有足够的调整量。

一、制造抽屉式低压柜的工艺特点是:

(1)固定和可移两部分要有统一的参考基准;

(2)相关部分必须调整到较佳位置,调整时应用专用的标准工装,包括标准柜体和标准抽屉;

(3)关键尺寸的误差不能超差;

(4)相同类型和规格的抽屉互换性要可靠。



二、低压配电柜元器件安装总则:

1,元器件安装必须满足说明书中规定的飞弧距离要求。

2,空气绝缘距离:主回路不小于20mm,爬电距离20mm;功能单元,爬电距离≥12mm,电气间隙≥10mm。



mns低压开关柜技术参数



 额定绝缘电压660v(1000)v

 额定工作电压380v、660v

 主母线较大工作电流5000a

 主母线额定耐受电流100ka/1s

 主母线额定峰值耐受电流220ka/0.1s

 配电母线(垂直母线)

 较大工作电流1000a

 配电母线(垂直母线)

 峰值电流 标准型105ka(较大值)/0.1s 加强型176ka(较大值)/0.1s
