什么是ggd控制柜

发布日期:2013-08-30 09:08  浏览次数:

ggd控制柜型号含义(ggd):
g--低压配电柜;
g--固定安装、固定接线;
d--电力用。

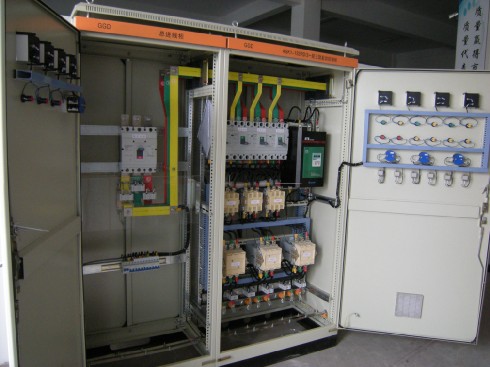

ggd控制柜



概述:
ggd型交流低压配电柜适用于发电厂、变电所、厂矿企业等电力用户的交流50hz,额定电压380v,额定电流至3150a的配电系统中,作为动力,照明及配电设备的电能转换、分配、控制之用。ggd交流低压配电柜是本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高,动热稳定性好,电气方案灵活、组合方便,系列性、实用性强,结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。ggd型交流低压配电柜符合iec439《低压成套开关设备和控制设备》,gb7251《低压成套开关设备》等标准。

技术参数:
1、主电路方案
ggd控制柜的主电路设计了129个方案,共298个规格(不包括辅助电路功能变化及控制电压的变化而派生出的方案和规格):
ggd1:49个方案,123个规格
ggd2:53个方案,107个规格
ggd3:27个方案,68个规格
主电路方案是征求了广大设计、使用部门的意见选编的,增加了发电厂需要的方案。额定电流增加到3150a,适合2000kv以下的配电变压器选用。
此外,为适应无功补偿的需要设计ggj1、ggj2电容补偿柜,其主电路方案4个,共12个规格。
2、辅助电路方案
辅助电路的设计分供用电方案和发电厂方案两部分。ggd柜体内有足够的空间安装二次元件,同时nls还开发研制了专用的lmz3d型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。
3、主母线
考虑到价格比和以铝代铜的可行性,额定电流在1500a及以下的时采用单铝排母线,额定电流大于1500a时采用双铜排母线,生产厂按此规定制造样机并通过型式试验。生产厂也可根据用户要求将铝母线换成同等载流量的铜母线。
母线的搭接面均采用搪锡工艺处理。
4、电器元件选择
a、ggd柜主要采用国内已能批量生产的较先进的电器元件,如mb、dz20、dw15等,同时也根据经济、合理的原则,在充分考虑可行性的前提下保留了部分可用的老产品如dz10等,不选用已淘汰的电器元件。
b、hd13bx和hs13bx型旋转操作式刀开关是nls为满足ggd柜独特结构的需要而设计的专用元件,它改变了机构的操作方式,保留了老产品的优点,是一种实用新型的电器元件。
c、如设计部门根据用户需要,选用性能更优良、技术更先进的新型电器元件时,因ggd具有良好的安装灵活性,一般不会因更新电器元件造成制造和安装方面的困难。
d、为进一步提高主电路的动稳定能力,nls设计了ggd柜专用的zmj型组合式母线夹河绝缘支撑件。母线夹由高强度、高阻燃型ppo合金材料热塑成型,绝缘强度高、自熄性能好和结构独特,只需调整积木式间块即可方便地组合成单母线夹或双母线夹,绝缘支撑是套筒式模压结构,成本低、强度高,解决了老产品爬电距离不够的缺陷。

使用条件:
1、气温度不高于 40℃,不低于-5℃。24h内的平均温度不得高于 35℃。
2、内安装使用,使用地点的海拔高度不得超过2000m。
3、围空气相对湿度在较高温度为 40℃时不超过50%,在较低温度时允许有较大的相对湿度(例如 20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝雾的影响。
4、设备安装时与垂直面得倾斜度不超过5度。
5、设备应安装在无剧烈震动和冲击的地方,以及不足以用电器元件受到腐蚀的场所。
6、用户有特殊要求时可联系制造商协商解决。pg电子官网-pg电子网站
