plc控制柜组成部分原理

发布日期:2013-03-11 13:40  浏览次数:

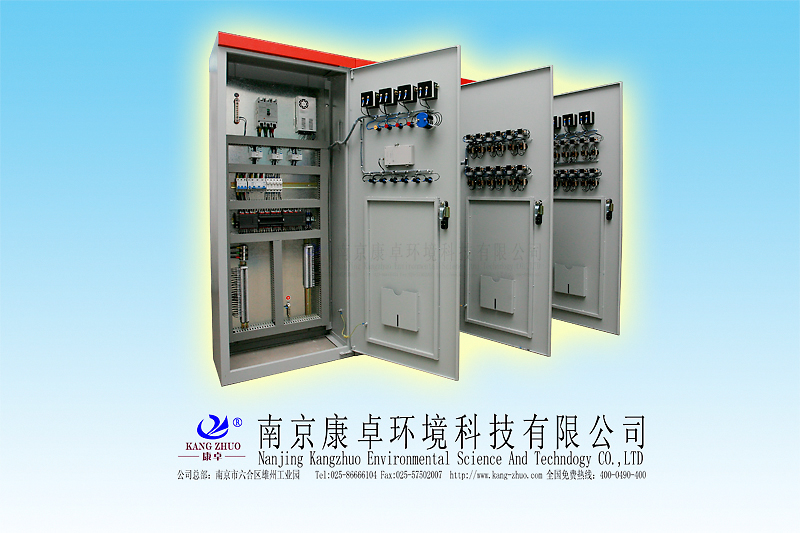

plc控制柜组成部分:
1:一个总的空气开关,这个是整个柜体的电源控制。每台plc控制柜都必须要有的一个东西;
2:plc,这个要根据工程需要选择。打个比方 如果工程小可以直接就是一个一体化的plc 但如果工程比较大 可能就需要模块、卡件式的,同时还可能需要冗余(也就是两套交替使用)。
3:一个24vdc的开关电源,大多数的plc都是需要一个24vdc的电源,根据是否确实需要来定是否要这个开关电源。
4:继电器 ,一般plc是可以直接将指令发到控制回路里,但也可能先由继电器中转。打个比方,如果你plc的输出口带电是24vdc的,但是你的控制回路里画的图 需要plc供的节点却是220vac的,那么你就必须在plc输出口加上一个继电器,即指令发出时 继电器动作,但后让控制回路的节点接到继电器的常开或常闭点上。也是根据情况选择是否使用继电器。
5:接线端子,这个肯定是每个柜子都必不可少的东西 根据信号数量可以配置。
如果只是一个单纯的plc控制柜 基本就是需要这些玩意,如果你的控制柜内还需要有其他的东西 就看情况增加。比方说你有可能要对某些现场的仪表或者小控制箱供电,可能你就得要增加空开数量。或者你要plc接至上位机,可能就需要增加交换机什么的。视情况而定。


原理
1. cpu
(1)从程序存储器读取程序指令,编译、执行指令。
(2)将各种输入信号取入。
(3) 把运算结果送到输出端。
(4) 响应各种外部设备的请求。

2. 存储器
ram:存储各种暂存数据、中间结果、用户正调试的程序。
rom:存放监控程序和用户已调试好的程序。

3. 输入、输出接口:采用光电隔离,实现了plc的内部电路与外部电路的电气隔离,减小了电磁干扰。
输入接口作用:将按钮、行程开关或传感器等产生的信号,转换成数字信号送入主机。
输出接口作用:将主机向外输出的信号转换成可以驱动外部执行电路的信号,以便控制接触器线圈等电器通断电;另外输出电路也使计算机与外部强电隔离。
输出三种形式:继电器 -- 低速大功率   可控硅 -- 高速大功率      晶体管 -- 高速小功率
输入接口电路:采用光电耦合器,防止强电干扰。
输出接口电路:均采用模块式。
各种接口、高功能模块:便于扩展。pg电子官网-pg电子网站
