动力柜

发布日期:2013-03-08 09:54  浏览次数:

动力柜百科
给整台机器的正常运转提供动力的电气控制柜组合,有接触器、变频器、高压柜、变压器等等 。

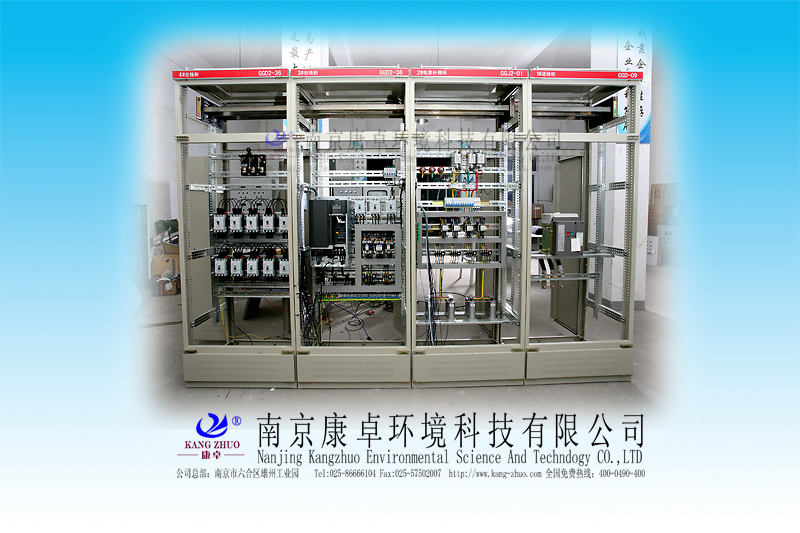

动力柜图片
动力柜作用
1、给用电设备供电(给设备提供电源);
2、启停操作用电设备(有启停按钮);
3、检测设备的运转(设置信号指示灯,有电流表电压表);
4、保护用电设备(断路器…)动力柜就是配电柜,是专给动力设备(一般指电动机)提供电源和控制的配电柜。

动力柜种类
动力柜可分户外、户内两种,从安装上又 分为悬挂式与落地式两种,从大小来分有动力柜、动力箱两种按客户使用要求而定。

动力柜与照明柜区别
动力柜是供设备用电,380v居多;
照明柜主供照明,输出220v居多。

动力柜与配电柜、配电箱的区别
配电箱体积较小,一般为单机或数量不多设备的简单控制;动力柜为较大体积,内中器件较多并相对复杂的动力设备控制;配电柜体积较大,一般设置有多个大开关及仪表,控制一个地段或车间。

动力柜的安装方式
通常是用10#槽钢做一个底座,底座焊在预埋在基础上的钢板(如100*100*6)上,再将动力柜用螺栓或焊接固定在底座上,也可直接安装在预埋在基础上的螺栓上,有标准安装图集的。

动力柜案列展示
 [标题]:一个车间要改造,原有的开关柜不要了,要新选一个。这个车间里有三台设备,总的额定工作电流在600a左右。新选的开关柜要求达到如下标准:
1、三台设备有可能同时工作,在容量上要足够。
2、安全保护尽量齐全。
3、这个开关柜要有单独的进线总开关,三个出线开关。这三个出线开关其中两个可采用闸刀开关,还有一个出线开关用启动、停止按钮开关为宜。
 [用户咨询]:我选用xl-21动力配电柜可行吗?能用的话,这应该选用那个规格的?

[pg电子官网-pg电子网站pg电子网站的技术支持]:完全可以按照你的意思做。 采用较简单的1进3出或1进4出(4出3个为实际使用的,1个作为备用回路)。主进线开关选择不小于600a的塑壳或隔离开关。回路按照各回路控制电流大小选择合适的电流等级和元件类型及控制方式。

技术知识:
动力柜哪些地方需要重复接地,有什么作用:
以下处所应装设重复接地
 (1)架空线路干线和分支线的终端、沿线路每1km处、分支线
长度超过200m分之处;
  (2)线路引入车间及大型建筑物的先进面配电装置处(进户处);
  (3)采用金属管配线时,金属管与保护零线连接后做重复接地;
采用塑料管配线时,另行敷设保护零线并做重复接地。

重复接地的作用
  (1)减轻pe线或pen线意外断线或接触不良时接零设备上电击
的危险性;
  (2)减轻pen线断线时负载中性点“漂移”;
  (3)进一步降低故障持续时间内意外带电设备的对地电压;
  (4)缩短漏电故障持续时间;
  (5)改善架空线路的防雷性能。pg电子官网-pg电子网站
