电气控制柜设计

发布日期:2013-01-23 10:19  浏览次数:

南京康卓在接到用户订单后,会严格的根据用户的控制要求和现场环境进行电气控制柜设计,充分满足用户各项功能的控制要求。

一般南京康卓工程师在电气控制柜设计时需要考虑以下5个问题:

1、根据操作需要及控制面板、柜内各种电气部件的尺寸确定电气控制柜的总体尺寸及结构型式,非特殊情况下,应使电气控制柜总体尺寸符合结构基本尺寸与系列;

2、根据电气控制柜总体尺寸及结构型式、安装尺寸,设计柜内安装支架,并标出安装孔、安装螺栓及接地螺栓尺寸,同时注明配作方式。电气控制柜的材料一般应选用专用型材;

3、根据现场安装位置、操作、维修方便等要求,设计电气控制柜的开门方式及型式;

4、为利于电气控制柜内电器的通风散热,在箱体适当部位设计通风孔或通风槽,必要时应在柜体上部设计强迫通风装置与通风孔;

5、为便于电气控制柜的运输,应设计合适的起吊勾或在箱体底部设计活动轮。

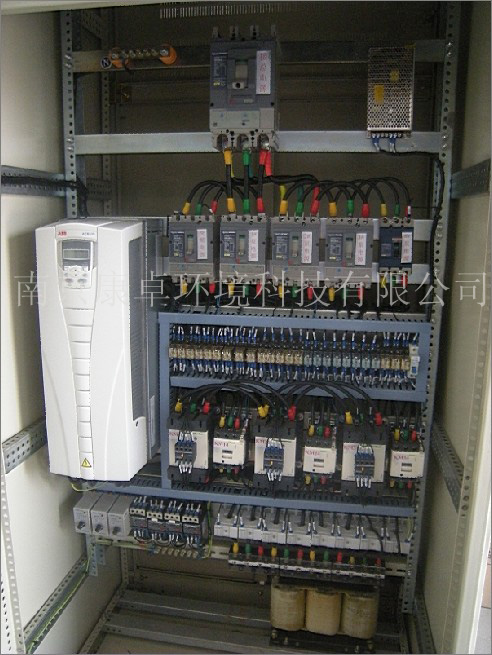

电气控制柜设计



南京康卓环境科技有限公司遇到的用户相关问题及反馈:

用户:像一般的电控柜接入的380v 里面需要220v为什么还需要在里面安装一个变压器的220v不直接从380v引出一根相线和n线呢?

康卓:是起到隔离作用,较主要的是防止触电。

用户:电气控制柜设计时,我如何确定控制柜能装多少东西?或者是说按什么排列?

康卓:1、控制柜设计主要用cad设计,可以把柜内元件的外形尺寸逐个用“块”定位,注意预留进出线位置,并考虑爬电距离等安全距离再定柜体尺寸。

      2、电气规范中也有明确指出不同元器件之间的距离是多少.,南京康卓会根据元器件的大小,来选用较合适的柜体。
