泵站视频监控系统系列(三):无线传输架构

发布日期:2013-07-03 10:59  浏览次数:

1、单射频模块ap/网桥
单射频模块ap/网桥

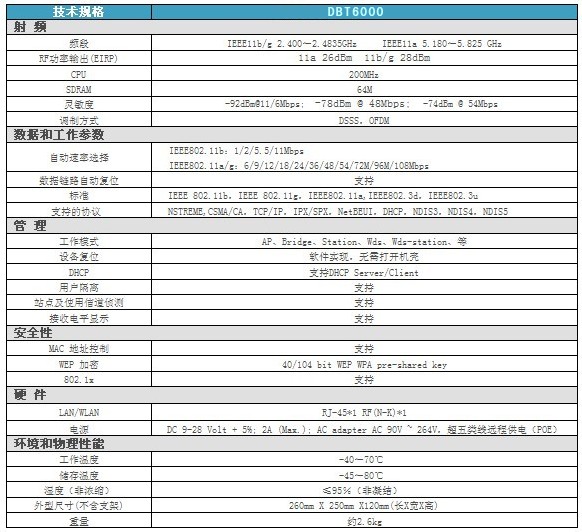

技术参数:

单射频模块ap/网桥技术参数

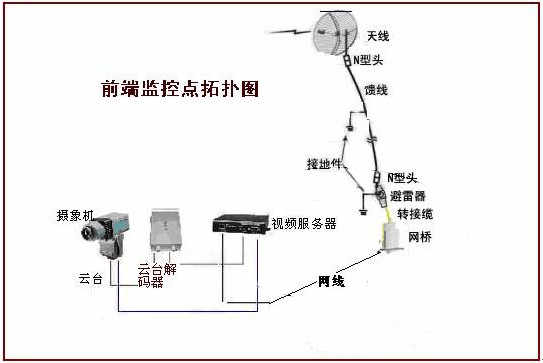

前端无线ap发射端:
前端无线ap发射端

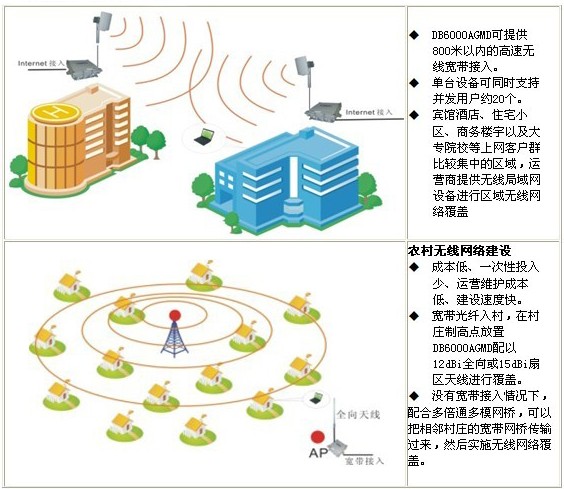

宽带无线网络运营图:

宽带无线网络运营图

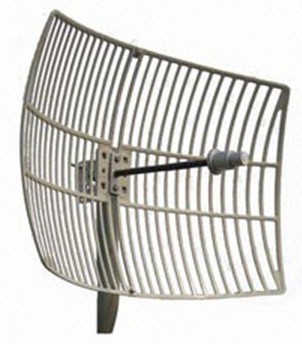

2、天馈系统

天馈系统

主要参数:

型号:dbt5127

频率范围-mhz:5725-5850

带宽-mhz:125

增益-dbi:27

水平面波瓣宽度:6度

垂直面波瓣宽度:9度

前后比-db:≥25

驻波比:≦1.5

输入阻抗:50欧姆

极化:水平或垂直

较大功率:100w

接口类型:n座或用户指定

口面尺寸:600mm*400mm

重量:2.4kg
