自控方案一:系统概述

发布日期:2013-06-19 15:00  浏览次数:

项目名称:天津市武清区市政排水所
生产厂家:南京康卓环境科技有限公司

根据天津市武清区市政排水所的规模及工艺要求,结合多年来我司在市政雨水泵站行业及多个泵站建设的成熟技术和丰富经验,我们设计使用hmi pc系统为本次项目的自动化系统构成,再通过和其他各种外设的连接,从而实现对整体排水工艺的全过程自动化控制系统,并按照预定的程序对现场设备实现全方位的控制以及信号的采集和传输。

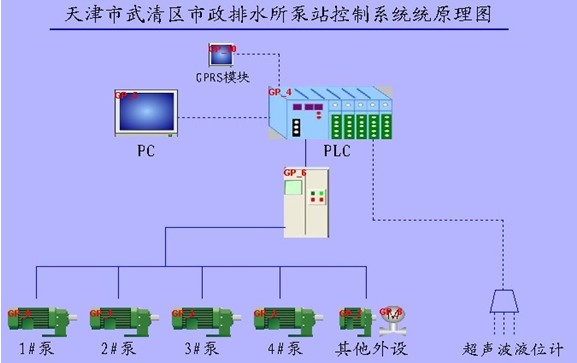

图示1.1 控制原理示意图



如上图所示,在现场控制层,现场各设备状态信号输入plc的开关量输入模块(di模块),plc的cpu通过逻辑运算和数据转换成为控制信号,由开关量输出模块(do模块)输出信号,控制各泵动作,同时plc将采集到的各设备的状态信号传输至各泵站的上位机控制系统,由上位机组态软件直观形象的显示出来。另外通过超声波液位计对系统的水位进行测量,并将所测的数据传输至plc的模拟量输入模块(ai模块),plc根据从控制上位机上设定的各项参数(各液位的高度等)实现对系统的全自动控制。由上图可知,在现场控制层的所有信号的采集和传输全部通过plc来实现;上位机起人机对话媒介,监视控制现场所有设备。

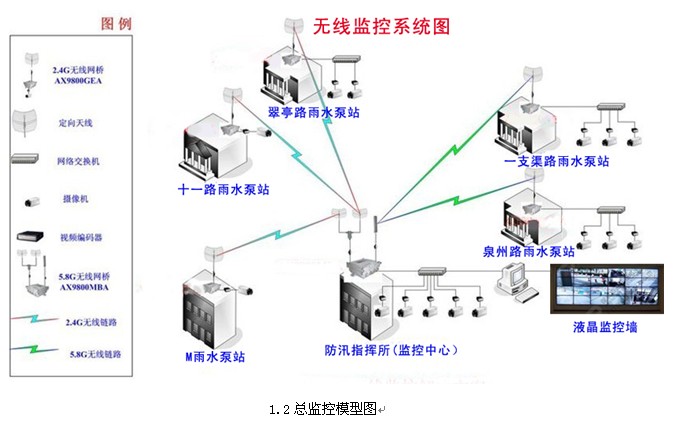

应客户要求,上述系统为单个泵站的控制系统,客户需要将该地区的所有泵站集中监控,我司设计的plc控制系统扩展了gprs通讯功能,每个泵站即每台plc柜中plc同过gprs模块将数据通过gprs通讯方式传输至公网,集中管理计算机通过利用组态软件通过公网接收和发送数据,达到对所有泵站的设备及数据进行监视、控制、参数设定、事件存储、报警查询等操作。控制模型如下图所示:无线监控系统图
