变频柜分类大全变频控制柜型号大全

发布日期:2012-06-05 09:46  浏览次数:

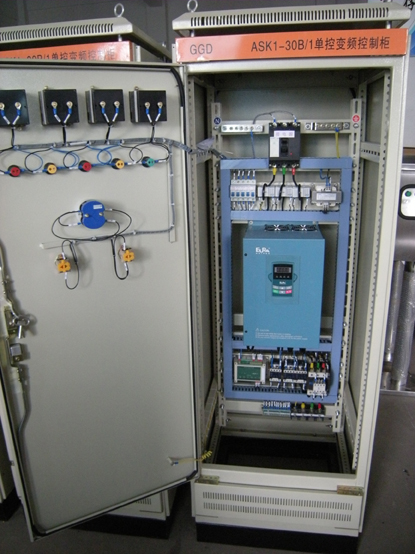

变频柜名称:变频控制柜

概述:

    变频控制柜主要用于调节设备的工作频率,减少能源损耗,能够平稳启动设备,减少设备直接启动时产生的大电流对电机的损害。同时自带模拟量输入(速度控制或 反馈信号用),pid控制,泵切换控制(用于恒压),通信功能,宏功能(针对不同的场合有不同的参数设定),多段速等等。可广泛适用于工农业生产及各类建 筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制。

使用条件:

供电电源:市电、自备电网、柴油发电机组;三相交流380v,(-10%, 15%),50hz

适用电机:一般鼠笼型异步电机

起动频率:可作频繁起动,建议每小时不超过20次

防护等级:ip41或ip20

环境条件:

海拔不超过2000米(超过2000米应降容使用)、环境温度在-25℃— 40℃之  间、相对湿度不超过95%,无凝露。振动小于0.5g

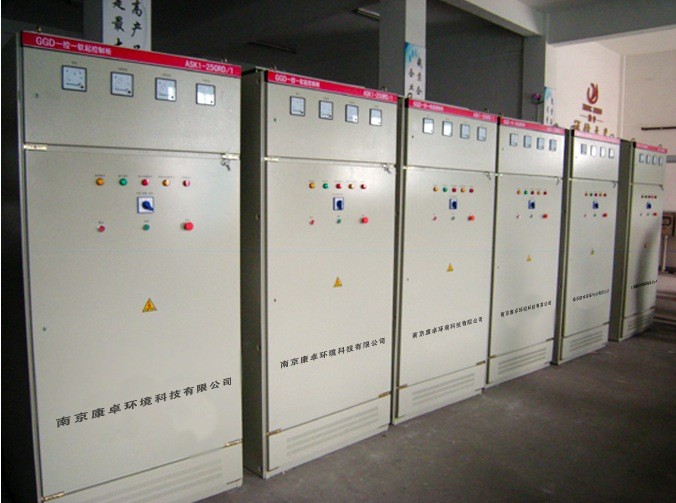

变频柜名称软启动控制柜

概述:

    软启动控制柜主要降低电动机的起动电流,减小配电容量,避免增容投资,减小起动应力,延长电动机及相关设备的使用寿命。具有多种起动模式和宽范围的电流、电压等设定,可适应多种负载情况。可广泛应用于风机、水泵、输送类及压缩机等负载。

    此系列软启动配有主回路进线断路器,旁路接触器于一体,用于实现电动机的多重控制保护。同时还有起动、停止按钮及运行、停止、故障指示和预留远控接点。远 控接点有起停输入接点,运行输出接点,故障输出接点(均为无源继电器接点),计算机通讯接口rs485供上位机控制和管理之用。

 控制功能:



额定电流

10-1000a

额定电压

380(v)

额定频率

50hz

额定功率

5.5-500kw

起动方式

限电流,电压斜坡,突跳起动,电流斜坡,限电流电压双闭环起动

停止方式

软停车和自由停车

模拟量输入/出

0-10v  4-20ma

冷却方式

自然风冷却或风机冷却

适用电机

鼠笼型异步电动机

用途

减压起动

主要性能指标:

环境温度:-25℃- 55℃

海拔高度:小于2000m,2000m以上需降低容量

工作环境:无导电尘埃,无腐蚀性气体,通风良好;



控制柜名称:plc控制柜(带触摸屏)

控制柜概述:

    plc综合控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小,进行组合,既可以实现单柜自动控制,也可以实现多柜通过工业以太网或工业现场总线网络组成集散(dsc)控制系统。 plc控制柜能适应各种大小规模的工业自动化控制场合。广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。

使用条件:

供电电源:dc直流24v,两相交流220v,(-10%, 15%),50hz

防护等级:ip41或ip20

环境条件:环境温度在0℃-55℃,防止太阳光直接照射;空气的相对湿度应小于85%(无凝露)。远离强烈的震动源,防止震动频率为10-55hz的频繁或连续震动。避免有腐蚀和易燃的气体。

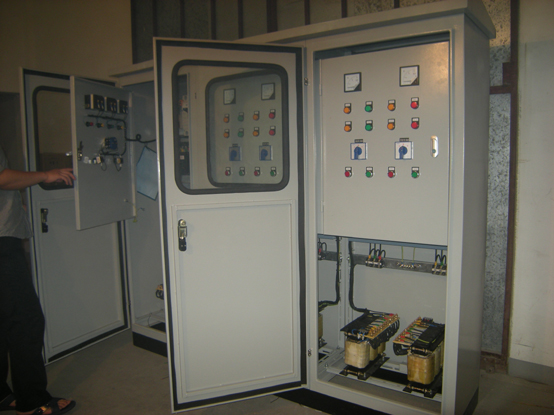

控制柜名称:自耦控制柜



控制柜概述:

    自耦降压控制柜具有过载、短路、缺相保护以及泵体漏水,电机超温及漏电等多种保护功能及齐全的状态显示,采用自耦变压器降压启动方式,降低对电网的冲击,并具备单泵及多泵控制工作模式。可广泛适用于生活给排水、工业控制用泵、污水排放等行业中。

控制电机功率范围15-300kw。

主要性能指标:

环境温度:-25℃- 55℃

海拔高度:小于2000m,2000m以上需降低容量

工作环境:无导电尘埃,无腐蚀性气体,通风良好;

运行环境:

 供电电源:市电、自备电网、柴油发电机组;三相交流380v,(-10%, 15%),50hz

 适用电机:一般鼠笼型异步电机

 起动频率:可作频繁起动,建议每小时不超过20次

 防护等级:ip41或ip20

 环境条件: 海拔不超过2000米(超过2000米应降容使用)、环境温度在-25℃---  40℃之  间、相对湿度不超过95%,无露。振动小于0.5g。



控制柜名称:

概述:

    此控制柜是一种用标准模件工作组装的组合式低压开关柜,本开关柜适用于交流50-60hz额定工作电压660v及以下的供电系统,用于发电、输电、配电、电能转换和电能消耗设备的控制。本柜符合iec439-1《低压成套开关设备和控制设备》、gb7251《低压成套开关设备和控制设备》、jb/t9961《低压抽出式成套开关设备》等标准。

使用条件:

环境温度:-5℃--- 40℃

大气条件:空气洁净,相对湿度在较高温度为 40℃时不超过50%,在较低温度时允许有较高的相对湿度,例如 20℃时为90%但应考虑到温度变化时,有可能会偶然地产生适度的凝露。

设备安装场所的较大海拔高度:2000m

地震剧烈不超过8度,无严重污秽,化学腐蚀及剧烈震动。
