蓝深潜水泵专用保护器,水泵漏水过热综合监测控制器kz-5a

发布日期:2018-12-28 10:10  浏览次数:

南京蓝深制泵(集团)股份有限公司简称蓝深集团,创建于1958年,是国家环保骨干企业、国家级高新技术企业。国内先进台潜水排污泵和搅拌器就在此诞生并填补了国内空白。目前已形成泵类产品的批量生产能力,能够自行生产污水厂和泵站70%以上的设备。

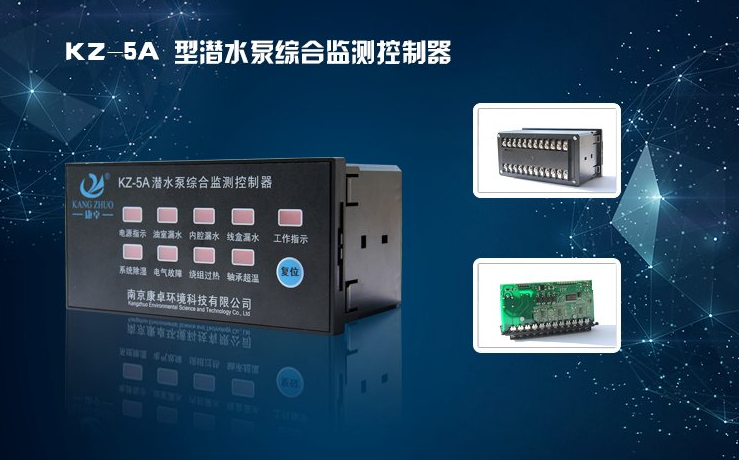

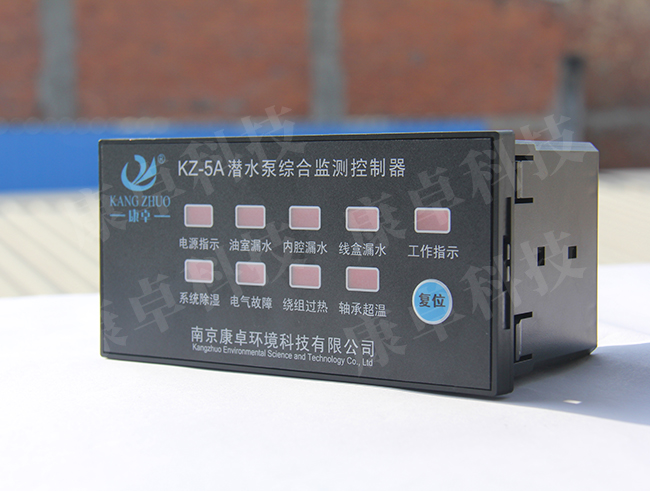

蓝深潜水泵专用保护器:kz-5a潜水泵综合保护器

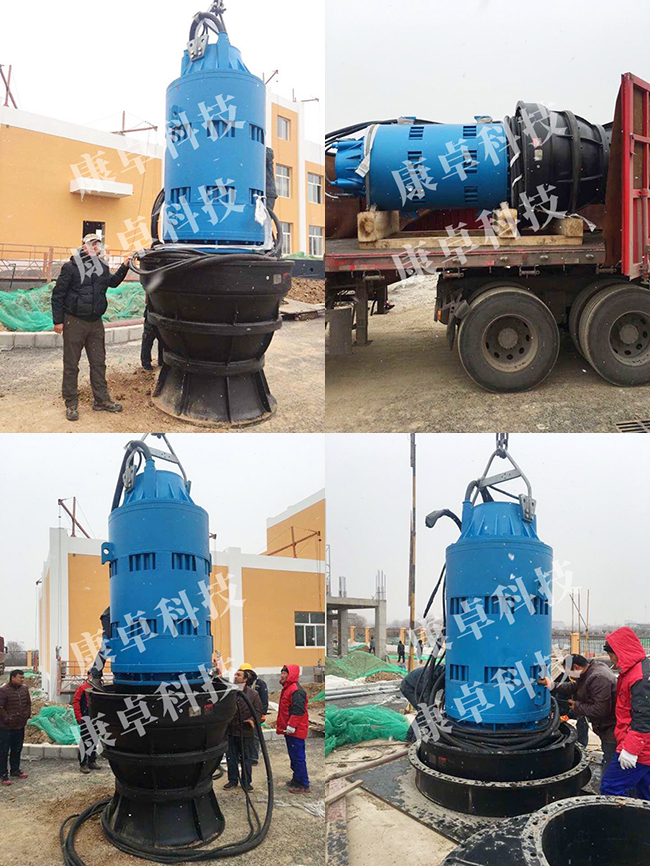

kz-5a型潜水泵综合监测控制器适用于蓝深厂家生产的潜水式排污泵、轴流泵、混流泵,本保护装置主要用于对潜水泵性能检测即绕组过热、油室漏水、线盒浸水、轴承过热、电机浸水、电机过载等实时监测和报警显示;另外还具有对电机腔内自动除湿的功能。本产品全部采用模块化设计制造,性能更加稳定可靠,它是潜水泵能正常安全工作的有力保障。


康卓潜水泵保护器荣获多项国家发明专利,是各大设计院指定产品!该产品已获得中国国家专利。专利号为:zl201220343140.5


康卓水泵保护器获得高新技术产品认证证书


kz-5a潜水泵综合保护器功能概述
电泵浸水报警控制:当潜水泵油室出现漏水故障时,危及电泵正常运行。泵信号线31#32#电阻小于30k,本保护装置4、5故障输出常闭节点断开切断控制回路,强迫泵停机。面板上油室浸水指示灯在微浸水时就闪光预报警,以提醒人们排除故障为止,但此时故障常开常闭接点不动作直至保护值。8、9常开接点通常作故障输出用,如报警至plc等。
电泵电机绕组过热报警控制:当潜水泵电机出现故障时(过载,断相,缺相)绕组温度骤增,当温度超过135℃时,泵11#12#或21#22#信号线电阻大于3k,本保护装置故障输出4、5常闭节点断开,8、9常开节点闭合,面板上绕组过热指示灯从接近保护值前开始闪烁预警,以提醒人们电机过热故障,直至排除故障为止。预警时故障输出不动作。
电泵电机绝缘,防潮报警控制:潜水泵电机在实际运行中,有可能在停车时,渐渐吸潮,吸湿现象将反映在电机绝缘电阻的缓慢下降,进而造成电机的损坏。为保护潜水电泵电机的绝缘性,提高使用耐用性,本保护装置通过检测电泵71#信号线,当湿度达到100%,即露点时;通过15、16端子检测到停机信号,延时一段时间,本装置11、12除湿加热常开节点接通,去驱动除湿加热装置。直至温度达到70%自动停止加热,若电机一起动,本控制系统立即停止工作。当加热时面板上除湿指示灯不断闪烁。
电机腔内浸水报警控制:当潜水泵电机腔内出现漏水故障时,危及电机安全,检测泵51#信号线电阻小于50k时,本装置故障输出4、5常闭节点断开,常开接点8、9闭合,面板上电机腔漏水指示灯从接近报警值前开始闪光预警,直至排除故障为止。预警时故障输出不动作。
轴承过热报警控制:当该潜水泵轴承出现故障时,温度骤增,当温度超过105℃时,经本保护装置检测泵61#信号线当电阻大于1.5k时,本装置故障输出4、5常闭节点断开, 8、9常开节点闭合,面板轴承过热指示灯从接近保护值前闪光报警,直至排除故障。预警时故障输出不动作。
泵过载报警控制:当该泵电机因过流(过载,缺相、断相)故障时,热继动作,本装置故障输出4、5常闭节点断开,8、9常开节点闭合,面板上泵过载指示灯从接近保护值前闪烁指示,直至排除故障。 预警时故障输出不动作。
接线盒腔内浸水报警控制:当潜水泵电机接线盒腔内出现漏水故障时,危及电机安全,泵41#漏水信号线小于50k时,本装置故障输出4、5常闭节点断开,常开接点8、9闭合,面板上接线盒漏水指示灯从接近报警值前开始闪光指示,直至排除故障。预警时故障输出不动作。


kz-5a潜水泵综合保护器技术参数
环境温度:        -20℃~70℃
相对湿度 :       90%rh,不结露,无腐蚀性气体场所
工作电压:        220v/50hz
控制器功耗:      ac 4w
故障输出容量:    5a/ac220v
除湿输出容量:    5a/ac220v
控制器外形尺寸:  160mm*80mm*90mm
面板开孔尺寸:    151mm*76mm
重量:            0.4kg
注:1.综合控制器接线端子19、20故障输出,可输入plc或接报警器。
2.水泵信号线皆称p**。如31#,32#线称p31,p32,以此类推。
3.如果水泵无轴承信号引出线61#,综合控制器接线端子7与10短接。
4.如果水泵无绕组信号引出线11#12#或21#22#,综合控制器端子11与12 短接。
5.如果水泵无其它信号引出线,综合控制器对应端子空着。
6.如果仪表先通上电源后,在接好水泵信号线,仪表报警的话可以通过复位键复位。


kz-5a潜水泵综合保护器安装规格及说明
控制器外形尺寸:160mmx80mmx90
控制柜开孔尺寸:151mmx76mm
控制器安装方式: 面板卡入式安装
.配线时, 为防止信号受到干扰,控制信号线请尽量使用屏蔽线。
如果没有与控制器相对应的信号输入,不影响整个控制器正常工作但控制器无法起到相对应的保护作用。
调试前请仔细检查控制柜及控制器的配线,确认无误后,合上控制柜电源,使系统处于运行状态。
在使用过程中如果发生水泵故障报警,在确认故障并排除后,需要按下复位键1次后延时2s或者重新上电,控制器恢复正常工作。

kz-5a潜水泵综合保护器维护保养
产品自售出起一个月包退三个月包换一年内免费保修,终身维修服务 在使用过程中如需技术帮助,公司设立了营销服务的专业客服,免费为用户提供售前、售中、售后的技术咨询和安装调试指导,解决用户提出的问题。
24小时服务热线:025-86666104
订货需知:
*请注明型号、数量、是否有特殊需要。
