河北省涞源县污水处理厂液晶大屏幕拼接系统
发布日期：2016-12-26 13:53 浏览次数：
工程项目：涞源县污水处理厂升级改造项目
项目设计：河北省涞源县污水处理厂液晶大屏显示
设计厂家：南京康卓环境科技有限公司
咨询热线：025-86666104
大屏幕拼接系统设计概述：
涞源县污水处理厂大屏幕拼接系统建设的总体目标是：系统充分考虑到先进性、稳定性、实用性、集成性、可扩展性和经济性等原则，建成一套采用先进成熟的技术、遵循布局设计优良、设备应用合理、界面友好简便、功能有序实用、升级扩展性好的液晶大屏幕拼接系统，以达到既能满足大屏幕图像和数据显示的需求。本系统由南京康卓环境科技有限公司(康卓科技)设计并安装调试， 康卓科技常年计研制污水处理厂自动化控制系统、自来水厂工艺控制系统以及工业dcs自动化系统的工程设计、编程、系统集成和现场安装调试，为用户提供完善的工程技术pg电子网站的解决方案等服务，让客户全程无忧。
针对河北涞源县污水厂，在本次系统设计中，需求如下:
1、本次实施的液晶拼接屏项目共计1组，为3*4（使用55寸液晶拼接）模式。
2、本次实施的液晶拼接屏项目选用品牌为三星，屏幕要求亮度为500cd。
3、本次实施的液晶拼接屏项目要求拼接缝隙为3.5mm。
4、本次实施的液晶拼接屏项目要求既能同时播放同一内容，又能播放不同内容。
5、本次实施的液晶拼接屏系统的拼接屏处理器必须支持8路hdmi信号的输入，16路hdmi输出。
6、本次方案实施后，拼接屏显示部分可达长度4.85米，高度2.06米。
7、本次方案实施后，现有的视频监控系统、上位机监控系统可以接入本套液晶拼接屏系统。
根据此需求，康卓科技工程师设计如下：

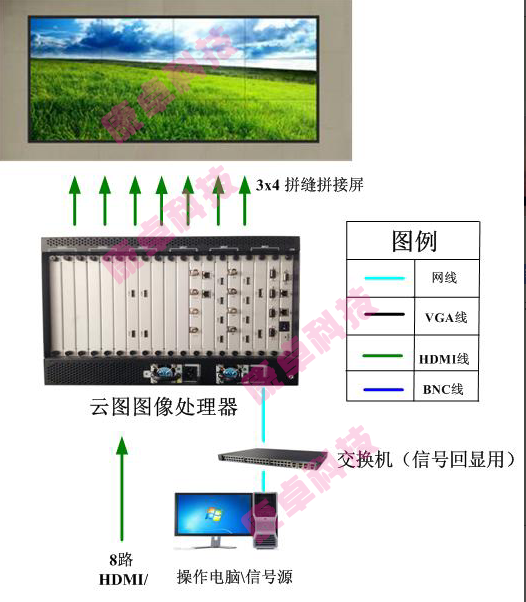

大屏幕拼接系统设计拓扑图：

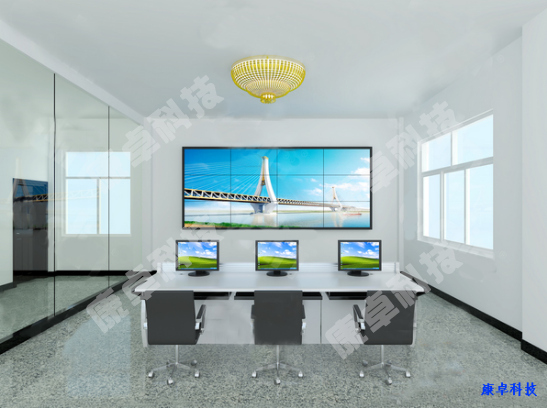

康卓科技大屏幕拼接系统设计效果图：
大屏幕拼接系统优点

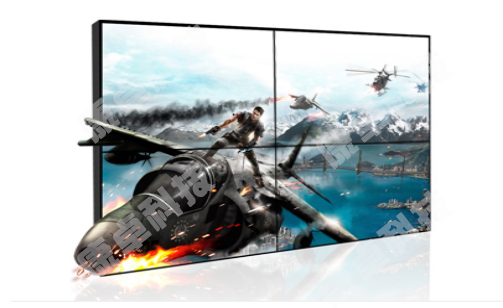

55英寸超窄边液晶拼接屏，采用一体化整机，采用了更为节能环保的led背光源的工业级液晶显示单元，178度的广角视野，可以实现m*n的一体化拼接。配合强大的云图系统，可以实现单屏分割显示、单屏单独显示、任意组合显示、全屏液晶拼接、双重拼接液晶屏拼接、竖屏显示，图像边框可选补偿或遮盖，支持数字信号的漫游、缩放拉伸、跨屏显示，各种显示预案的设置和运行，全高清信号实时处理。
采用samsung did超窄边面板，屏幕物理拼缝仅仅为3.5mm，高亮度显示，屏幕内置拼接控制处理器，能够用更少的单元，显示更大面积、更完整的图像。专业化的工艺设计，保证产品稳定无故障运行应用，广泛应用于监控中心、指挥调度、视频会议、能源电力等环境，提供安全可靠的运行保障。
△ 专业图形处理性能
采用专业拼接控制芯片技术，整机拥有hdmi/vga/ypbpr/av等专业信号接口，抗干扰能力强
提供工控级数据rs232控制接口，支持拼接地址定位，方便自动化中控应用
配合自主控制软件实现多屏拼接功能，支持画中画和漫游叠加功能
△ 工业级液晶面板与超窄拼接
严选原厂进口优质a规液晶面板，提供权威证明资料，确保产品质量
超薄窄边设计，3.5mm物理拼缝，实现无缝拼接画面体验
△ 高清画质
采用较新3d画质数字处理电路，full hd 1080p分辨率显示，视角宽阔，亮度500流明，图像在强环境光下明亮清晰，在暗环境光下绚丽柔和
全屏幕均衡亮度，100%的色温调整，高对比度，高清画面完善显示，led背光色彩还原度较高，自动设置及自动调整图形处理功能
△ 节能背光
低功耗节能环保，无辐射，具备无信号自动待机功能，可实现局部背光自动调节，省电35%
屏幕保护功能，有效延长产品使用时间
液晶屏运行寿命可达5万小时以上，可支持7*24h不间断工作
△ 结构设计与安装调试
超薄轻质式设计风格，机构模块专利设计，用户可选多种材质，多种处理工艺，金属外壳，防辐射、防磁场、防强电场干扰
产品的壁挂架方式，安装简便，产品支持水平及垂直壁挂等应用场景

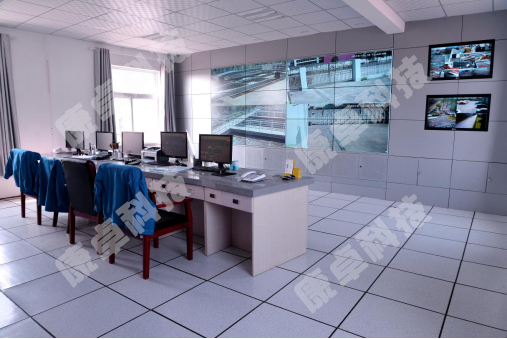

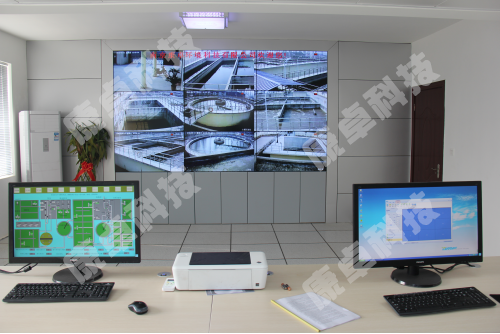

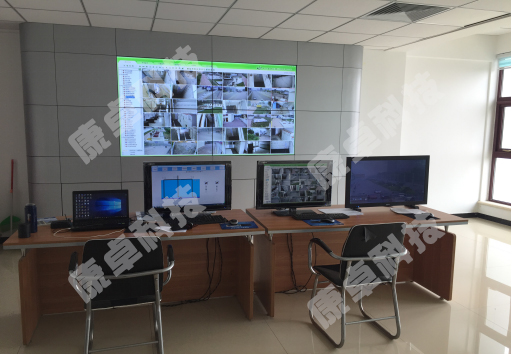

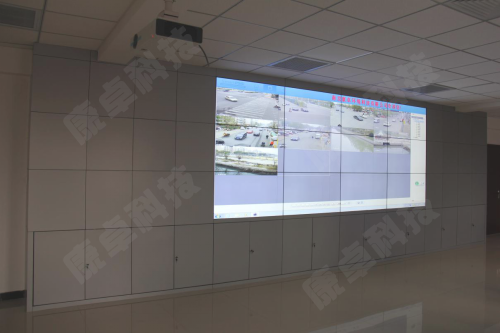

康卓大屏幕拼接系统案例
·项目概况：河北廊坊污水厂
·项目应用：视频监控及plc上位机系统
·项目概况：徐州睢宁污水厂
·项目应用：视频监控及plc上位机系统
·项目概况：南京溧水污水厂
·项目应用：视频监控及plc上位机系统
·项目概况：天津武清全区泵站集中管控系统
·项目应用：全区泵站视频监控及plc上位机系统
