ns-4蓝深综合保护器,潜水泵综合监测控制器

发布日期:2016-12-08 14:10  浏览次数:

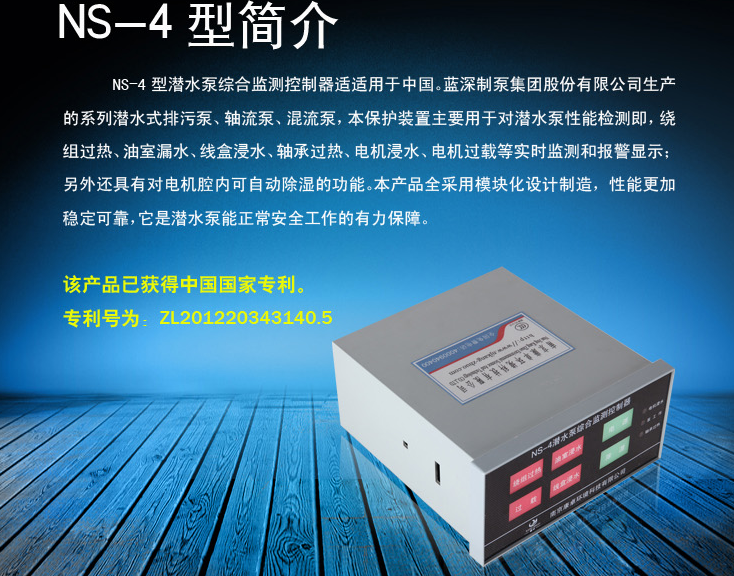

ns-4蓝深综合保护器
ns-4型蓝深水泵综合保护器(水泵综合监测控制器)是由南京康卓环境科技有限公司生产制造,适用于中国.蓝深集团生产的系列潜水式排污泵、轴流泵、混流泵,ns-4蓝深综合保护器装置专用于潜水泵性能检测,具有油室漏水、绕组过热、轴承过热腔浸水、加热除湿保护功能。控制器内部采用了较新集成电路技术,大大提高了产品的可靠性。

ns-4蓝深综合保护器

康卓ns-4综合保护器功能:
1、潜水泵电机绕组过热报警控制:当潜水泵电机出现故障时︵过载,断相,缺相︶绕组温度骤增,当温度超过135℃时,泵11#12#或21#22#信号线电阻大于3k,ns-4综合保护器故障输出4常闭节点断开,19、20常开节点闭合,面板上绕组过热指示灯从接近保护值前开始闪烁预警,以提醒人们电机过热故障,直至排除故障为止。预警时故障输出不动作。
2、潜水泵浸水报警控制:当潜水泵油室出现漏水故障时,危及电泵正常运行。泵信号线31#32#电阻小于30k,ns-4综合保护器3、4故障输出常闭节点断开切断控制回路,强迫泵停机。面板上油室浸水指示灯在微浸水时就闪光预报警,以提醒人们排除故障为止,但此时故障常开常闭接点不动作直至保护值。19、20常开接点通常作故障输出用,如报警至plc等。
3、潜水泵腔内浸水报警控制:当潜水泵电机腔内出现漏水故障时,危及电机安全,检测泵51#信号线电阻小于50k时,本装置故障输出3、4常闭节点断开,常开接点19、20闭合,面板上电机腔漏水指示灯从接近报警值前开始闪光预警,直至排除故障为止。预警时故障输出不动作。这是南京康卓ns-4综合保护器的腔内浸水报警控制的原理。
4、潜水泵电机绝缘,防潮报警控制:潜水泵电机在实际运行中,有可能在停车时,渐渐吸潮,吸湿现象将反映在电机绝缘电阻的缓慢下降,进而造成电机的损坏。为保护潜水电泵电机的绝缘性,提高使用耐用性,本保护装置通过检测电泵71#信号线,当温度达到100%,即露点时;通过17、18端子检测到停机信号,延时一段时间,本装置13、14除湿加热常开节点接通,去驱动除湿加热装置。直至温度达到70%自动停止加热,若电机一起动,本控制系统立即停止工作。当加热时面板上除湿指示灯不断闪烁。
5、潜水泵轴承过热报警控制:当该潜水泵轴承出现故障时,温度骤增,当温度超过105℃时,经本保护装置检测泵51#信号线当电阻大于1.5k时,本装置故障输出3、4常闭节点断开, 19、20常开节点闭合,面板轴承过热指示灯从接近保护值前闪光报警,直至排除故障。预警时故障输出不动作。
6、接线盒腔内浸水报警控制:当潜水泵电机接线盒腔内出现漏水故障时,危及电机安全,泵41#漏水信号线小于50k时,本装置故障输出3、4常闭节点断开。作切断电源用。常开接点19、20闭合,面板上接线盒漏水指示灯从接近报警值前开始闪光指示,直至排除故障。预警时故障输出不动作。
7、潜水泵过载报警控制:当该泵电机因过流︵过载,缺相、断相︶故障时,热继动作,本装置故障输出3、4常闭节点断开,19、20常开节点闭合,面板上泵过载指示灯从接近保护值前闪烁指示,直至排除故障。 预警时故障输出不动作。

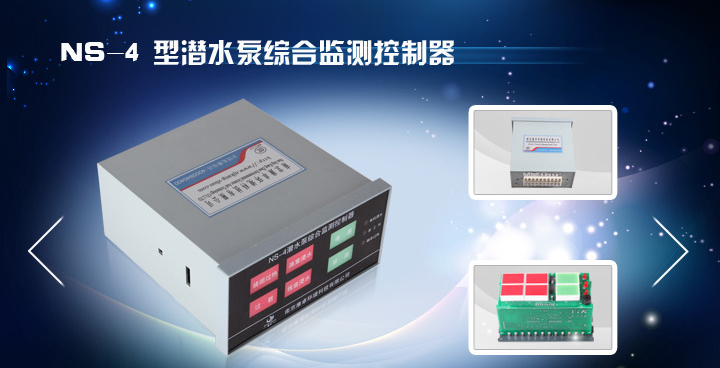

ns-4蓝深水泵综合保护器

ns-4综合保护器厂家
南京康卓环境科技有限公司专业从事水泵保护器生产厂家,常年提供国内所有厂家生产的潜水泵、排污泵、轴流泵、混流泵、清水泵、搅拌机等多型号水泵漏水、过热超温、综合保护器系列产品,拥有多项国家技术发明专利,服务热线:025-86666104
