徐州睢宁桃岚化工园污水处理厂
徐州睢宁桃岚化工园污水处理厂项目位于园区纬八路以南、104国道路以北。睢宁县桃岚工业园区污水处理厂由睢宁县桃岚化工园管理委员会投资建设,项目总投资14015.3万元,其中一期投资3325.8万元。日处理污水规模3000m³,服务范围为睢宁县桃岚化工园,处理对象以工业废水为主、生活污水为辅。南京康卓环境科技有限公司(康卓科技)提供本项目的电气自控系统、视频监控系统设计、安装调试。

徐州睢宁桃岚化工园污水处理厂1

徐州睢宁桃岚化工园污水处理厂自控系统
 根据徐州市睢宁桃岚化工园污水处理厂的规模及工艺要求,结合多年来康卓科技在污水处理行业及多个污水处理厂建设的成熟技术和丰富经验,我们设计使用hmi pc系统为本次项目的自动化系统构成,再通过和其他各种外设的连接,从而实现对整体排水工艺的全过程自动化控制系统,并按照预定的程序对现场设备实现全方位的控制以及信号的采集和传输。

徐州睢宁桃岚化工园污水处理厂2

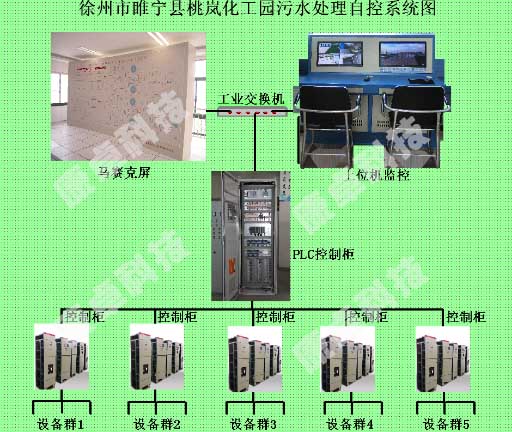

 图示1.1 控制原理示意图

如上图所示,在现场控制层,现场各设备状态信号输入plc的开关量输入模块(di模块),plc的cpu通过逻辑运算和数据转换成为控制信号,由开关量输出模块(do模块)输出信号,控制各泵动作,同时plc将采集到的各设备的状态信号传输上位机控制系统,由上位机组态软件直观形象的显示出来。另外通过现场仪器仪表对系统的参数进行测量,并将所测的数据传输至plc的输入模块中,plc根据从控制上位机上设定的各项参数(各液位的高度等)实现对系统的全自动控制。由上图可知,在现场控制层的所有信号的采集和传输全部通过plc来实现;上位机起人机对话媒介,能够对所有设备及数据进行监视、控制、参数设定、事件存储、报警查询等操作。
除上位机监控与现场监控,我们还将设置马赛克屏作为整个污水处理厂的模拟显示设备。马赛克屏作为传统的模拟显示设备,一直是大型企业调度监控系统中的一个重要的组成部分。被广泛用于公共事业及相关领域,在电力、煤炭、水利、环保、公路、铁路、航空、化工等行业中的安全生产系统发挥着不可替代的作用。下图为桃兰化工园的马赛克屏模拟效果图:

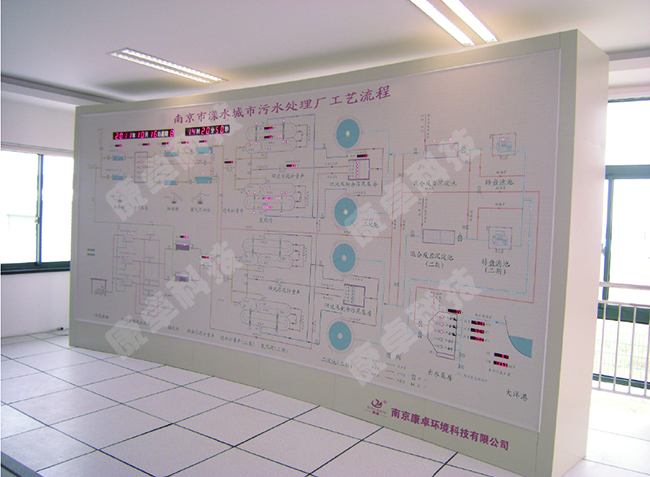

徐州睢宁桃岚化工园污水处理厂3
图示1.2 马赛克屏效果示意图

如上图所示,马赛克屏工艺美观,气势恢宏,与现代控制室的整体风格接近。而且其具有较强的扩展性和设备配套能力,屏面设备安装、移动方便,可随时调整屏面位置,能够实时显示现场设备的工作参数、运行状态。及时、真实、全面的反应系统设备的运行状况。

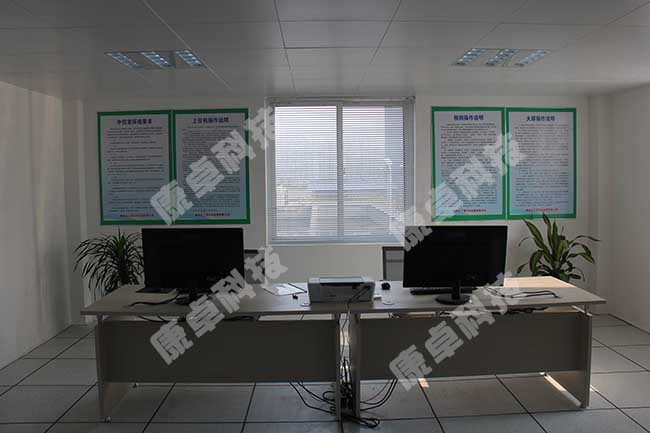

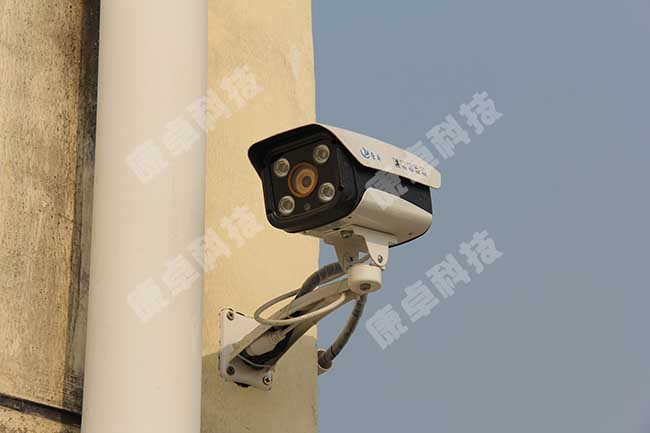

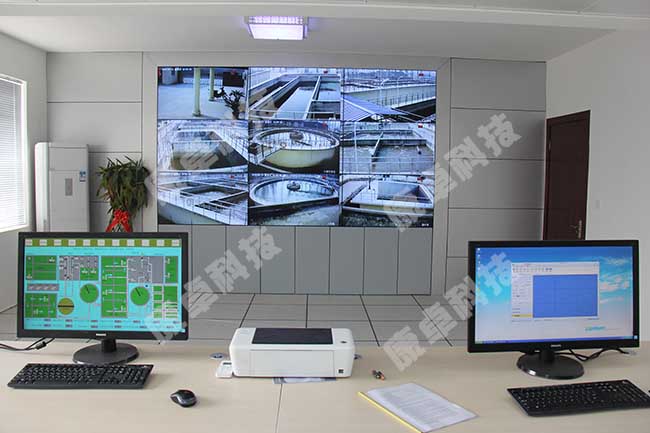

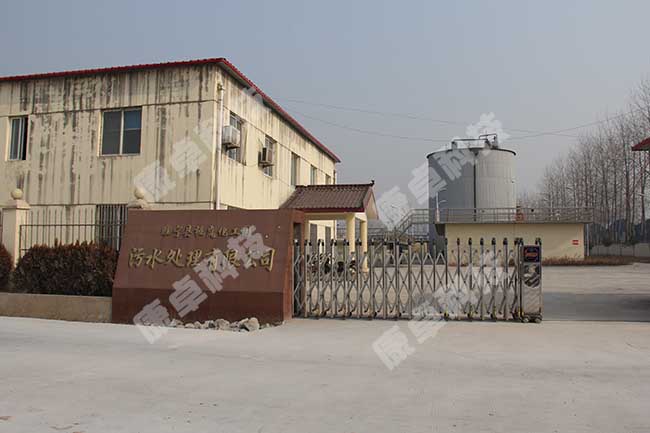

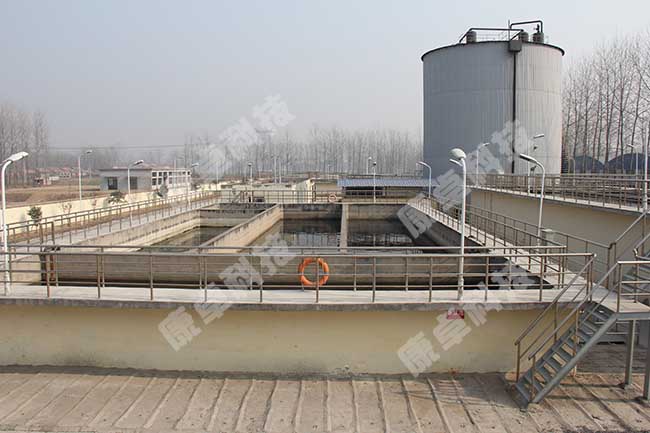

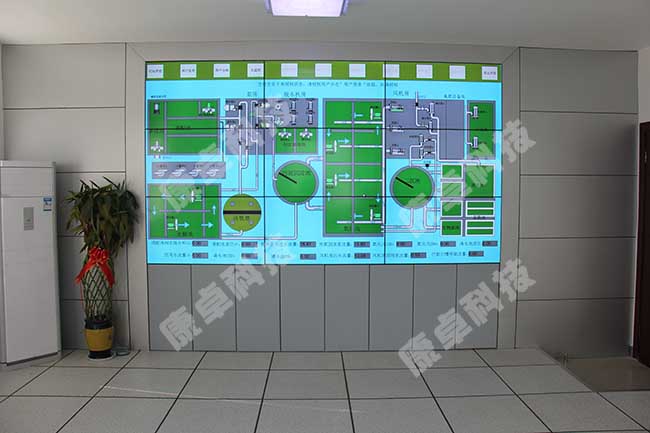

徐州睢宁桃岚化工园污水处理厂自控系统项目施工实拍:

徐州睢宁桃岚化工园污水处理厂4


徐州睢宁桃岚化工园污水处理厂6

徐州睢宁桃岚化工园污水处理厂5

徐州睢宁桃岚化工园污水处理厂8
