污水处理在线监测设备 污水在线监测系统改造方案

发布日期:2016-11-18 14:49  浏览次数:

污水在线监测系统改造方案
近几年,随着国家对环保治理力度逐渐加大,各地政府对城市污水的管理作为一项重要的工作内容,城市污水处理排放作业的管理难度和工作成本不断增加。但由于环境所限,很多城市污水泵站的管理模式还停留在安排值班人员进行轮流值班,依据泵池内的水位情况人工启停泵机,特别是在我国寒冷地区,污水的高腐蚀性,环境的高寒性、高凝霜性,使得难以实现污水的自动化控制, 这也就造成了泵站人工成本高,劳动强度大,各泵站无统一调度,运行能耗高等一系列缺陷。
       随着康卓科技在“智慧化城市”道路上的不断探索,以及多年来积累的电气自动化技术底蕴,针对于上述这一问题,康卓科技电气工程师提出了自己独到的设计方案,能够有效的提高对污水排放系统的管理效率和管理水平,强化城市污水的调度管理。


污水处理在线监测设备
污水处理在线监测设备系统主要由三大部分组成,包括泵站机组监控单元、视频采集监视单元和监控中心。
泵站机组监控单元:根据污水流量、流速、水位等环境参数控制泵井内各个电机的合理运行,使污水得以有序排放,同时监测电机各项运行指标,及时保护电机减少损伤。其中,液位传感器及变送器:负责将采集到的液位信息本地显示及变送上传给主控制器。
电机保护控制回路(单元):负责采集电机各项运行指标,实现就地故障判断并上传。
主控制器:负责收集液位,电机各项参数等信息,做出智能分析后协调各电机运行,并将实时数据与状态汇报给监控中心。
视频采集单元:负责将泵站内关键位置以影像方式实时传送至监控中心并本地存储起来,给泵站管理者直观监测。
视频服务器:视频服务器作为本地化处理和存储设备,安置在泵站机房内,便于本地视频存储和收集,增加整个系统的可靠性和健壮性。

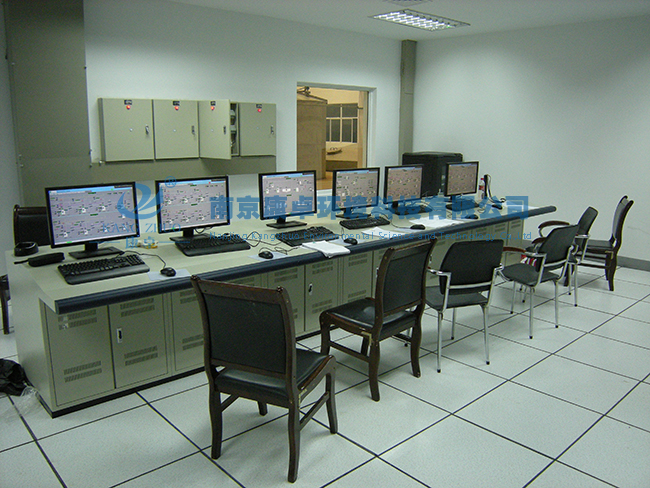

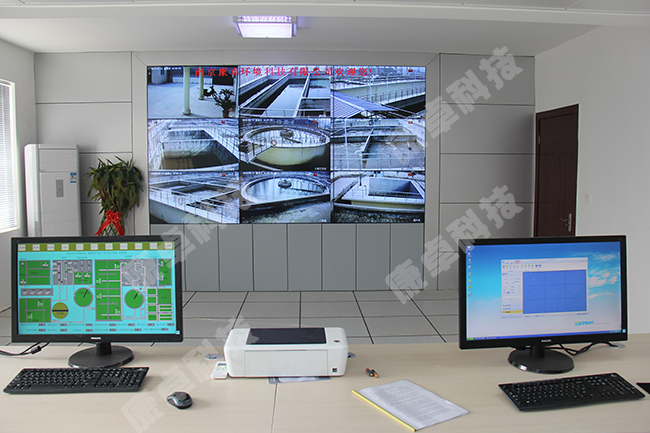

监控中心:由存储服务器,中转服务器和监控主机及显示设备组成,实现远程监控各泵站实时视频状态,远程调用历史视频等功能,监控主机及显示设备负责将视频数据、水位信息、电机状态等各项参数分区显示出来。


污水处理在线监测设备特点
1,泵站机组监控单元:
1)功能丰富,为用户提供智能pg电子网站的解决方案
控制功能:支持电机的本地手动、远程自动、远程手动控制
监测功能:监测实时水位高度,电机三相电流、上轴温、下轴温、绕组温度、电机腔、接线盒、油室进水等进水状态。
保护功能:支持电机的堵转保护、过流反时限保护、缺相保护、三相电流不平衡保护、接地故障保护、电机超温保护、进水保护等等
报警功能:支持多级水位报警、电机故障报警、通信故障报警、传感器故障报警等
记录功能:支持事件的动作、故障及保护记录
2)管理方便,易操作
多渠道配置:支持监控中心、本地手持终端的参数交互
远程升级功能:支持固件远程维护升级
3)工业化高可靠性设计,适用恶劣工业环境
采用全工业级芯片设计,工作温度可达-45~85°c
探头采用防腐,防爆,放凝霜设计,适应泵站恶劣环境

2,视频采集单元:采集特定场景实况


3,监控中心:

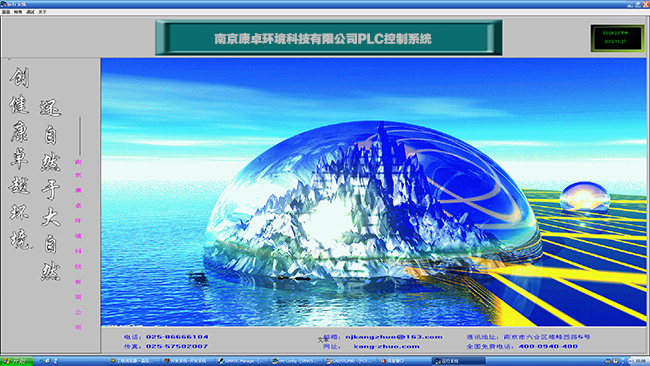

1)良好的人机界面,操作简单、人性化
界面基于图形化设计,显示直观
模板化参数导入导出功能,易于设置
2)强大的数据分析与管理能力

污水处理监测系统功能
主界面以整个市区地图为背景,显示所有监测点位置分布情况,用户可以通过鼠标拖动自行编辑监测点的位置,将鼠标至于监测点上,可以显示监测点的基本信息及较新监测数据,单击监测点可以进入该点的实时监测界面,查看详细数据
历史记录功能
群发设置功能
实时监测功能
查询、打印、报表功能
报警功能
泵机软启动功能
权限管理功能:
该软件登录权限为管理员用户、单位级用户、普通用户,管理员具备软件操作的所有权限,单位级用户只有操作本单位的设备的权限,普通用户只能浏览,不能进行开停泵等操作
统计功能:
日,月,年污水排放流量统计,各台电机年内启动总时间统计等


污水处理监测系统方案设计
南京康卓环境科技有限公司(康卓科技)是一家专业的污水处理自动化控制系统厂家,提供专业的污水处理监测系统方案设计、生产制造、现场安装调试一体化服务。项目咨询热线:025-86666104
