项目案例:汤山温泉集中监控管理系统
设计施工:南京康卓环境科技有限公司
泵站、污水厂、水厂自动化监控系统设计专线:025-86666104

一、项目概述
1.1简介与需求
汤山温泉旅游度假区坐拥“帝王温泉、史前猿人、绝世碑材”等世界级旅游资源,集世界著名温泉小镇、国家级旅游度假区、中国温泉之乡等殊荣于一身,是南京市委、市政府近年来重点打造的国际度假休旅胜地。
汤山地下温泉水资源丰富,目前共有14口温泉井。温泉井集中管理一直是很多管理者比较“发难”的问题,究其原因存在以下几点:一、温泉井分布不集中,分布比较分散;二、井与井的距离远,少则几公里,多则几十公里,离管理中心距离不一;三、有的泵站地理环境可能比较恶劣,无法提供用于传输的有线网络。现想对这14口温泉井进行集中监控,以便及时发现问题,并解决问题,更好地利用温泉这一宝贵资源。
1.2系统概述
汤山温泉集中管理系统是由南京康卓电气工程师设计,是通过水泵控制柜对水泵的控制,现场各类传感器对水源的采集,利用plc控制柜编程实现自动化控制,加予上位机系统实现计算机集中监控以及手机远程监控的一套便捷高效的管理系统。结合多年的实践经验和利用日益精进的科学技术,我方开发的系统具备先进性、安全性、稳定性等特点。

二、系统原理与构架

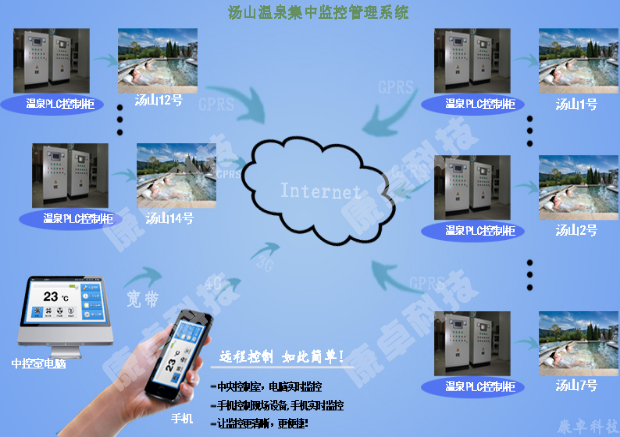

   汤山温泉集中管理系统是我单位针对业主的切身需求,结合我方近年在“水处理”行业的经验,有针对性的设计的一套系统,其原理如下图:


本套系统由三个单元组成,分别是温泉井现场的控制单元、信号传输的网络单元以及中控室的监控单元。三个单元协调工作,缺一不可,共同实现集中监控系统。整套系统既有硬件部分也有软件部分,本系统在硬件和软件上设计较多可达14口温泉井的容量,实际使用量根据用户来定,保留较大的接口容量。

三、硬件部分
    3.1信号采集部分

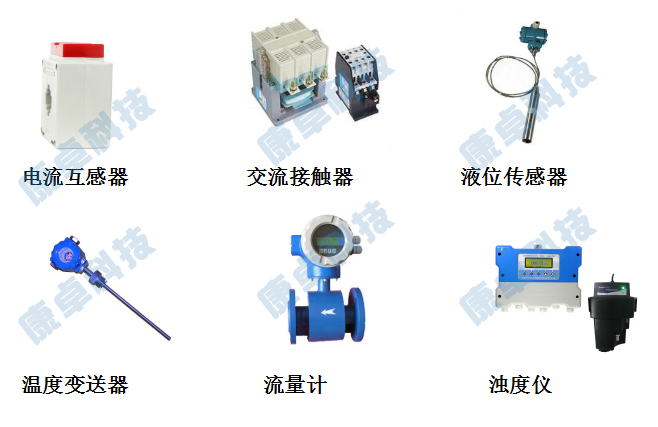

水泵的电流、设备正常工作状态、水位、温度、出水量、ph值、浊度均由电流互感器、交流接触器、热继电器、液位传感器、温度变送器、流量计、ph仪、浊度仪等传感器进行采集。如下图:


3.2温泉井plc控制柜

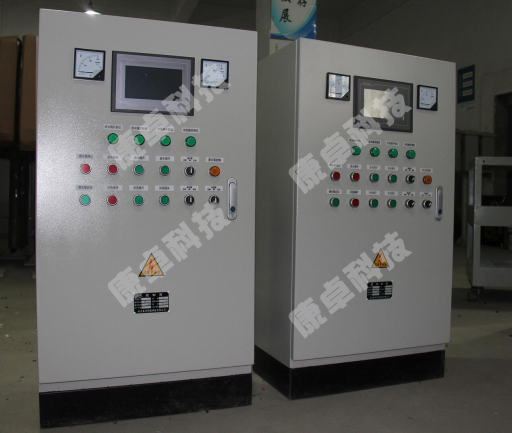

温泉井plc控制柜相当于整个系统的“大脑”,所有的处理事项均经过plc控制柜,故其质量的优劣,产品的稳定是至关重要的。温泉plc控制柜如图:

温泉井plc控制柜

3.3中央控制室

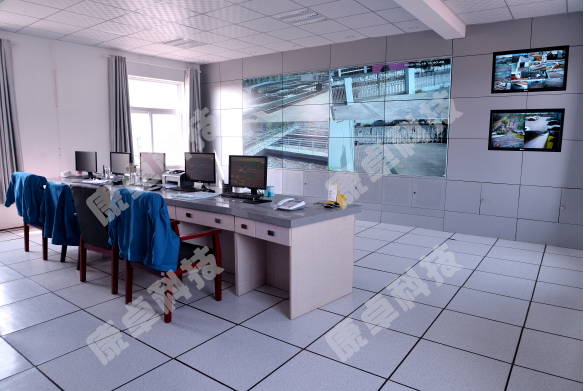

中央控制室是系统的监控中心,在中央控制室足不出户,即可对所有温泉井进行数据监测和控制管理。中央控制室一般为温泉管理中心,本方案暂定汤山游客服务中心为中央控制室,其实际地址可以根据用户需求更改,如图:

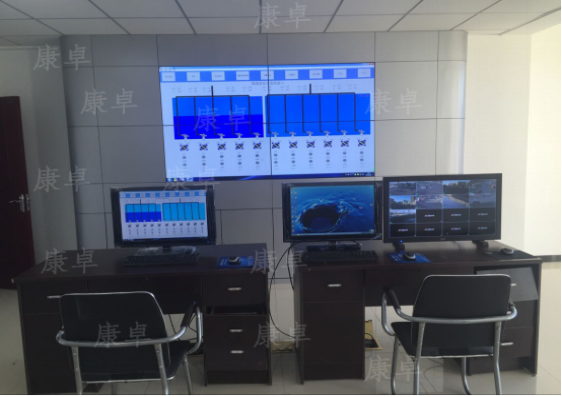

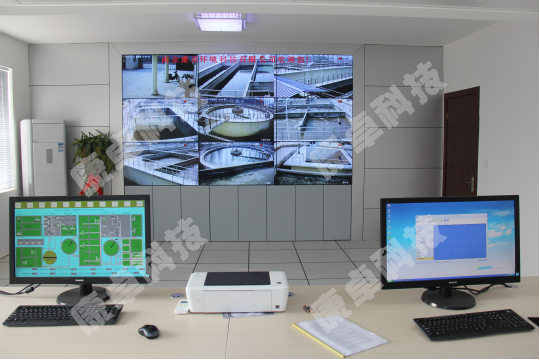

中控室配置专业的工控机,和一套3×4的液晶拼接屏。示意图如下:

中央控制室



四、软件部分
针对本方案,我方工程将针对性进行软件开发,上位机系统达到界面简洁,逐层进入、循序渐进的效果,以方便用户使用。在系统软件上,用户可以查看当前各个参数数值,也可以对现场的水泵进行控制,也可以对历史数据进行查询,存储。

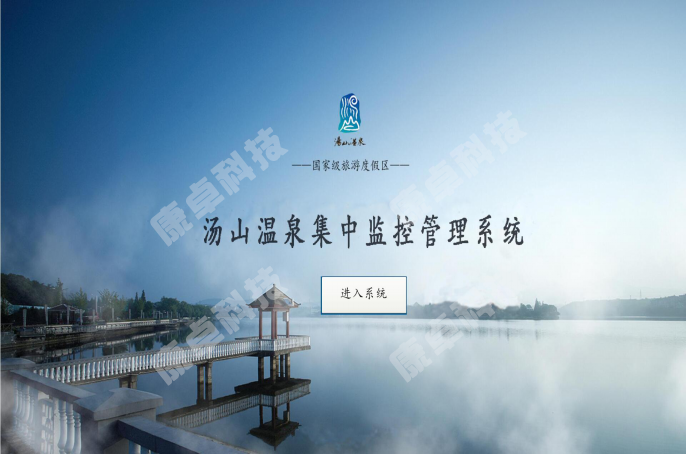

软件进入界面如图:

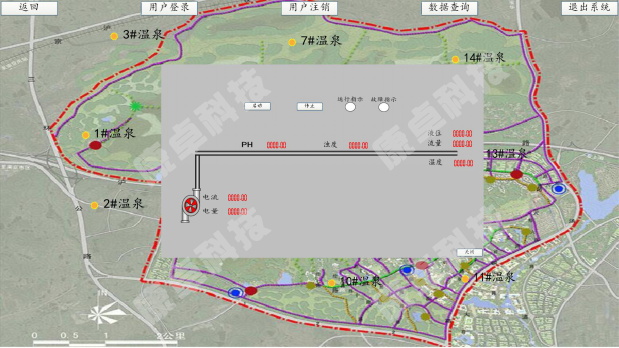

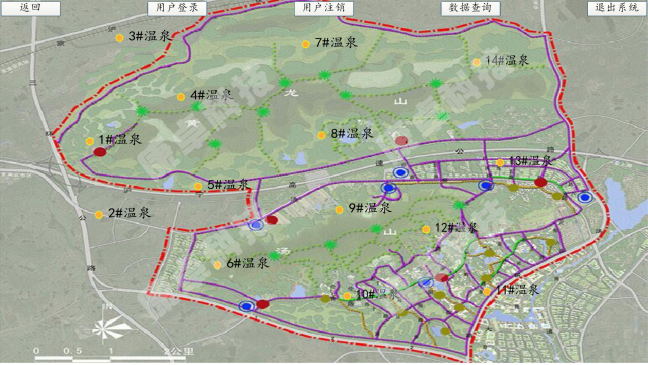

温泉井选择画面如图:

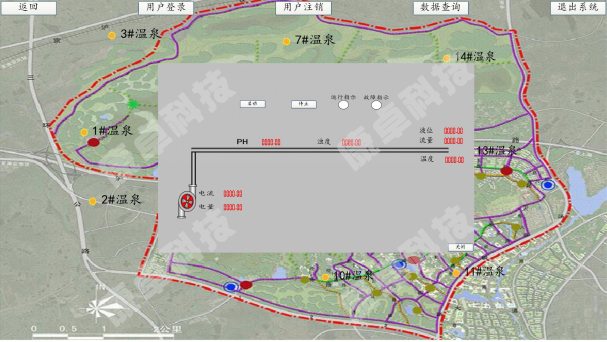

设备参数画面如图:


数据查询报表如图:



五、系统建成后的实现功能
    5.1实时监测
一旦系统建成后,在中央控制室可以通过电脑对各个温泉井的重要数据进行实时监测,如:设备的状态(运行、故障、停止)、电流大小、使用多少量、温泉井的出水量,温泉井的地下水位、水温、ph值、浊度。对以上数据进行查看,既了解实情也方便用户管理。系统还支持手机远程对以上数据进行监测,大大地提高了使用的便捷性。
5.2实时控制
系统不仅可以实时监测,还可以通过电脑或手机对各个温泉井的水泵进行控制,如开启或关闭水泵,进行供水、停水操作,控制用水量。
5.3数据存储
系统的各项数据均自动保存,进行存储并生成报表记录,以备需时,用户可以进行查询,较大程度地方便用户对各个温泉井和温泉使用者进行管理。如可以在报表里查询温泉井的累积使用电量,温泉井的实际出水量等。

六、类似案例
本单位在自来水厂、污水处理厂和泵站自动化监控系统有较多成功案例,我们认真地对待每一个项目,给用户提供较优的服务,也促进了自己的逐渐成长。近年来类似案例如下:


天津市武清区40座泵站集中远程监控
(工程师操作站)

(指挥中心)

南京市溧水区6个镇污水厂集中监控
(控制中心)

(现场控制站)

徐州睢宁污水厂自控系统
(中控室)

(现场控制柜)
