潜水泵排污泵过热保护继电器型号说明

发布日期:2016-10-14 10:21  浏览次数:

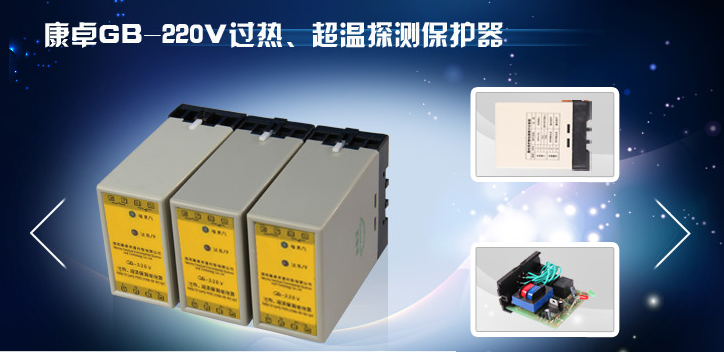

过热保护继电器
潜水泵、排污泵过热保护继电器是南京康卓环境科技有限公司研发的新型水泵保护器,是专门用于检测潜水泵内定子线圈的温度。当泵体内定子出现异常温度情况时,控制继电器会发出相应的控制信号,以便工作人员对水泵进行处理。控制器在线路设计上采取了一系列的抗干扰措施,可以在电磁干扰十分严重的环境中可靠工作。


过热保护继电器型号说明
说明:

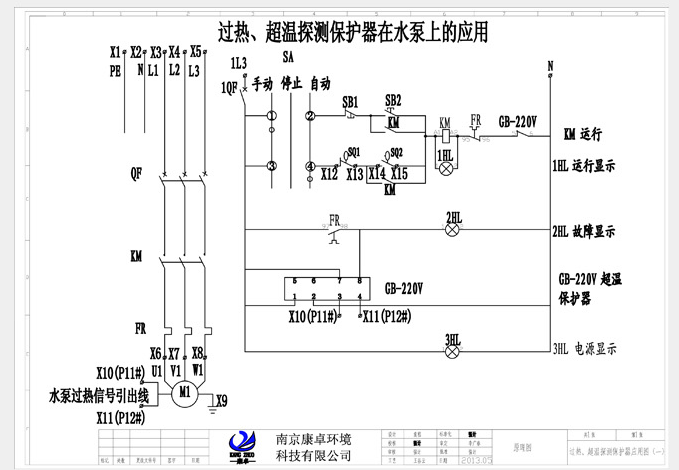

gb-220v过热保护器接到控制系统中,能有效的保护电机在运行时由于各种原因,所造成绕组线圈温度升高到一定值能及时停止工作的功能。当检测到潜水泵定子绕组线圈温度到该继电器设定值时,继电器面板上红色指示灯会报警亮起,且过热继电器的5、6和7、8端子会有一个开关量输出,来控制泵的停止;当温度下降后继电器继续恢复工作。动作灵敏度根据标准设定。用户有特殊需要可以提前联系。


gb-220v过热保护继电器技术参数
工作电源:             ac220v/50hz
使用环境温度:          -20~75℃
相对湿度:                ≤95%rh,不结露,无腐蚀性气体场所
 输入信号:            电阻信号、开关信号;
 输出信号:            开关信号(无源触点、可两组触点互换)
 触点容量:            ac220v   2a
 探测范围:            过热动作电阻≥3.5kω(采用ptc传感器)
传感器电极较大电流:   50 ua;
工作方式:             连续工作
额定功耗:              ac220v / 1w
外形尺寸:              45mmx75mmx105mm
安装方式:                标准din35导轨
重量:                     0.3kg
