户外一体化泵站配电柜电气控制系统

发布日期:2017-10-10 14:59  浏览次数:

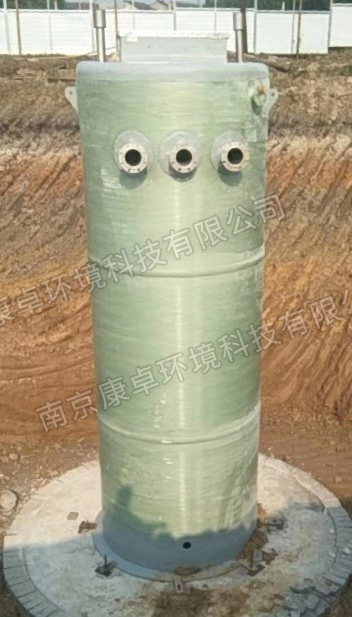

户外一体化泵站

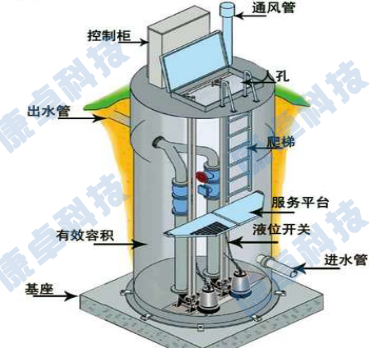

一体化预制泵站雨水泵站特点是将“过滤”和“反冲洗”同时引入污水排放设备,“过滤”是将杂质和固体颗粒挡在集(污)水箱和提升泵之前,从而避免“堵塞”的发生。一体化泵站主要 有集(污)水箱、提升泵、辅助排污泵、配电柜以及相应的过滤器、管道、阀门等组成。


一体化泵站

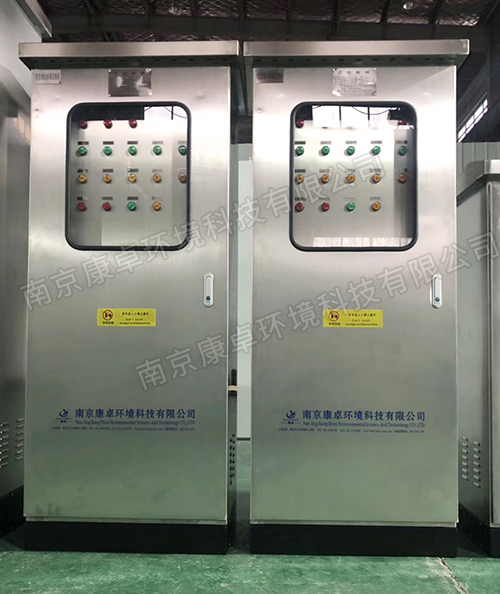

户外一体化泵站配电柜
南京康卓环境科技有限公司所设计一体化泵站配电柜,由调度中心、泵站监控中心、通信平台、泵站远程测控终端、计量测量及摄像设备组成。在多个地区的各类型泵站建设有泵站自动化监 控系统,该系统采用计算机控制,泵站操作人员只需在计算机前,用鼠标操作即可实现泵站内各电气设备的动作执行和状态反馈。
也可以在手机上下载康卓开发的app软件,通过手机启停设备和监控泵站设备的运行情况。在天津市政排水工程上的运用自动化泵站远程控制系统。城市排水系统中提升泵站的远程监控及管理 。泵站管理人员可以在排水公司的泵站监控中心远程监测站内水池水位或进站流量和排水泵组工作状态、出站流量、出站压力等;支持水泵启动设备手动控制、自动控制、远程控制排水泵组 的启停;通过通信时,可以图像监视站内全景及重要工位,实现泵站无人值守。


一体化泵站配电柜

一体化泵站电气控制系统
传统泵站的电气结构多为变压器及机械式进线开关柜和出线开关柜组成,手工操作繁复,同时带有一定的危险性。随着传感技术和自动化技术的发展,泵站前端执行机构均设计有远控功能, 用于水力运行监测的传感器品类越来越多,泵站整体自动化水平也随之上升。

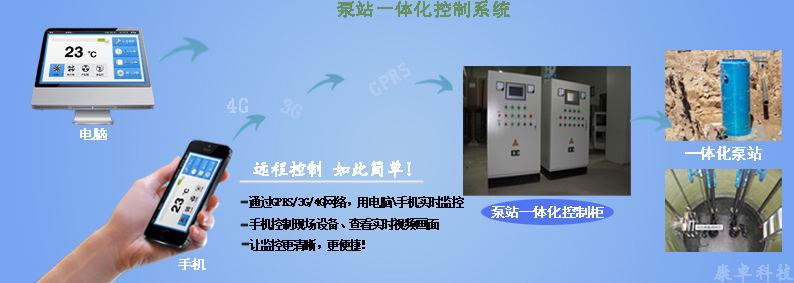

 南京康卓环境科技有限公司通信平台常用两种,一是有线通信:每个中转泵站与水司之间租用光纤通信,调度中心、泵站监控中心、各职能部门之间通过局域网通信,该通信平台可传输连续 图像。二是无线通信:每个中转泵站与调度中心之间通过4g无线(或无线网桥)网络通信,调度中心、泵站监控中心、各职能部门之间通过局域网通信,该通信平台能传输连续图像。
一体化泵站主要设备:主体、潜水泵组、(破碎机)、仪表组和远程监控系统等。真正的做到一体化泵站就是可靠地远程监控系统。

一体化泵站电气控制系统

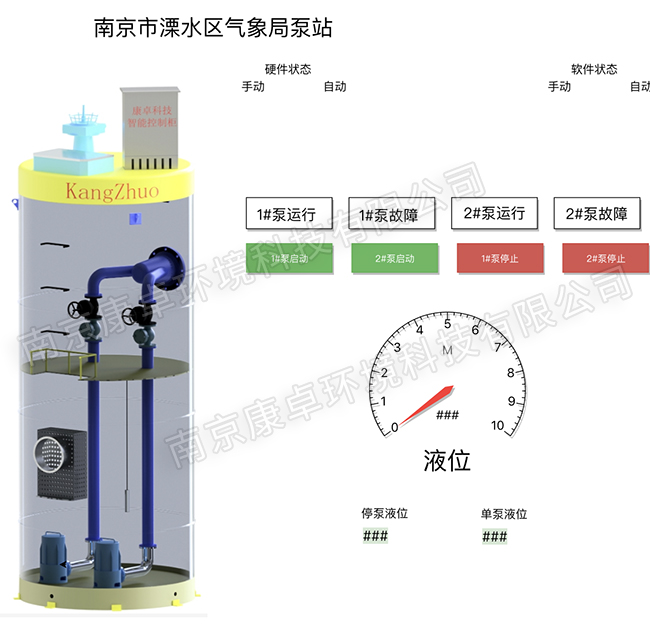

南京康卓环境科技有限公司监控平台
特点
◆ 采集控制系统所有信号通过主机(远程控制器)传输至康卓在线监控平台(计算机或手机)。
◆ 采集进站管道压力或水池水位、出站压力、出站流量。
◆ 采集每台潜水泵启停状态、工作电流、工作电压、电能等电参数。
◆ 采集配电室各路开关状态、电能等。
◆ 通信时,图像监视泵站全景、电气室、泵房等重要工位。
◆ 支持潜水泵启动柜手动控制、自动控制、远程控制潜水泵水泵的启停,控制模式可切换。
◆ 依据出水压力和水泵运行时间,智能选择水泵投入运行。
◆ 电流过大、缺相、水位过低过高、控制柜保护、故障、闲人进入等情况发生时,立即上报信息。
◆ 支持光纤通信、局域网通信、4g网(gprs)、短消息等无线通信方式。
◆ 存储、显示、查询泵站监控数据及工作参数。
◆ 支持多路图像监控。
◆ 支持就地、远程维护测控设备。


功能
◆ 远程监测各潜水泵站水池水位或进站压力、出站流量、出站压力。
◆ 远程监测潜水泵组的工作状态、电流、电压、保护状态、工作模式。
◆ 远程切换水泵的控制模式,远程控制加压泵组水泵的启停。
◆ 通信时,支持视频在线监视泵站全景、电气控制室等重要工位,视频可回放。
◆ 现场出现电流电压超限、水位超限、设备保护等状况时,监控中心可声光报警。
◆ 支持各种监测信息、控制信息、报警信息、操作信息的存储和查询。
◆ 生成各种数据报表及数据曲线。
