消防水泵变频控制柜厂家,消防水泵控制柜价格

发布日期:2017-08-05 14:09  浏览次数:

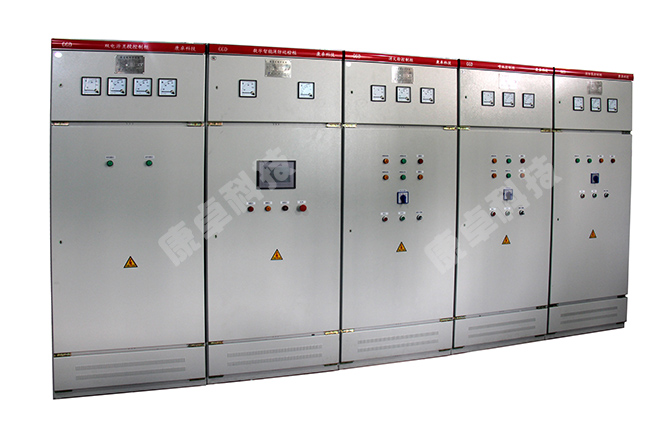

消防水泵变频控制柜
康卓消防泵控制柜是按照国家消防标准gbj16—87《建筑设计防火规范》及gb50045-95《高层民用建筑设计防水规范》设计和生产,专用于高低层工业、民用建筑消防、喷淋、水幕、雨淋、消防管网稳压、增压等给水泵的控制,可满足用户对各种不同消防泵的控制。
控制电机功率范围15-90kw。
供电电源:市电、自备电网、柴油发电机组;三相交流380v,(-10%, 15%),50hz
适用电机:一般鼠笼型异步电机
起动频率:可作频繁起动,建议每小时不超过20次
防护等级:ip41或ip20

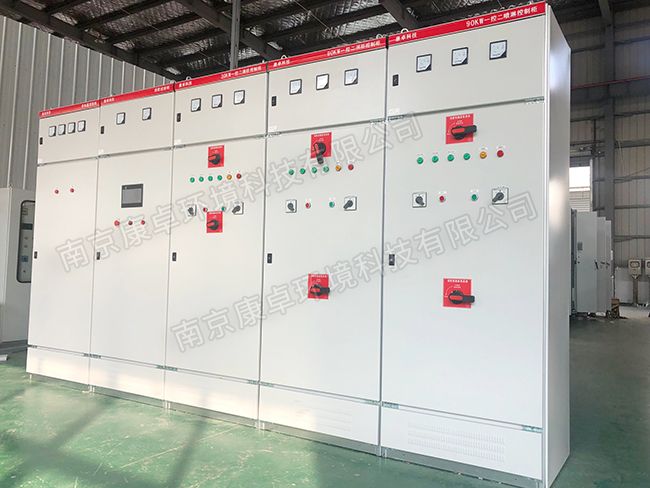

消防水泵控制柜


消防水泵变频控制柜电气元件布局、安装
对大截面导线转弯半径的考虑,对强弱电元件之间的距离放置,对发热元件的方向布置,易产生干扰源元件之间的布置等等。这些都是元件布局时必须综合考虑的问题。
1、电气设备应有足够的电气间隙及爬电距离以保证设备安全可靠的工作。
2、电气元件及其组装板的安装结构应尽量考虑进行正面拆装。
3、各电器元件应能单独拆装更换,而不影响其他元件及导线束的固定。
4、发热元件宜安装在散热良好的地方,两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。
5、熔断器安装位置及相互间距离应便于熔体的更换。
6、不同电压等级的熔断器要分开布置,不能交错混合排列。
7、强弱电端子应分开布置;当有困难时,应有明显标志并设空端子隔开或设加强绝缘的隔板。端子应有序号,端子排应便于更换且接线方便。
8、有防震要求的电器应增加减震装置,其紧固螺栓应采取防松措施。
9、紧固件应采用镀锌制品,螺栓规格应选配适当,电器的固定应牢固、平稳。
10、导轨切割应用专用的导轨切割机。
11、线槽应平整、无扭曲变形,内壁应光滑、无毛刺。
12、线槽的连接应连续无间断,每节线槽的固定点不应少于两个,在转角、分支处和端部均应有固定点。
13、线槽敷设应平直整齐,水平或垂直允许偏差为其长度的2‰,全长允许偏差为2mm。并列安装时,槽盖应便于开启。
14、断路器、接触器、热继电器、中间继电器等元件的接线端子与线槽直线距离宜为30mm, 连接元件的铜接头过长时,应适当放宽元件与线槽间的距离。
15、用于连接电柜进线的开关或熔座的排版位置要考虑进线的转弯半径距离。


消防水泵变频控制柜接线要求
接线首先就是要保证导线的截面能够承载正常的工作电流,同时要考虑到由于柜内元件的损耗发热,使得温度要比柜外高的特点留足余量。
1、配电板绝缘导线的较小截面积应为1.0m㎡。配电板面板等活动部分的过渡导线,应有足够的可绕性。
2、连接导线的绝缘应是耐潮、耐霉及阻燃的,其绝缘电压等级为:线路工作电压小于或等于100v时,绝缘电压等级应大于或等于250v;线路工作电压大于100v小于或等于450v时,绝缘电压等级应大于或等于500v。
3、导线应严格按照图纸,正确地接到指定的接线柱上。
4、接线应排列整齐、清晰、美观,导线绝缘良好、无损伤。
5、引入柜内的电缆应排列整齐、编号清晰、避免交叉,并应固定牢固,不得使所接的端子排受到机械力。
6、主电路导线头、尾端部及中间一律用彩色塑套管进行标示(黄、绿、红)。
7、剥除导线绝缘应采用专用剥线工具,不得损伤线芯,也不得损伤未剥除的绝缘,切口应平整。
8、导线与电器元件间采用螺栓连接、插接、焊接或压接等,均应牢固可靠。
9、每个电器元件的接点较多允许接2 根线。
10、每个端子排的接线点一般不宜接二根导线,特殊情况时如果必须接两根导线,则连接必须可靠。
11、端子排等集中布置的元件的短接线不应进入线槽,以方便检查和节省线槽排线空间。
12、柜内电路导线较大允许载流量见表a。
13、母线与电器连接时,接触面应符合现行国家标准《电气装置安装工程母线装置施工及验收规范》的有关规定。连接处不同相的母线较小电气间隙见表b。


消防水泵变频控制柜接地要求
1、柜内元件的接地干线应专门布放,如果采用并联方式将可能因为某一并点短路而产生危险。接地干线截面应与主电源相线截面相同或小一级,但不应小于4m㎡。
2、接地装置的接触面均须光洁平贴,保证良好接触,并应有防止松动和生锈的措施。
3、配电板都应有可靠接地装置,装有电器元件的面板与构架之间,以及构架与底座之间,应可靠接地。
4、电压互感器和电流互感器的次极绕组应单独可靠接地,接地处应设有耐久的接地标记;保护接地不应与工作接地共用接地线和接地螺钉。
5、在盖板、门、遮板和类似部件上面,如果没有安装电器设备,通常的金属螺钉连接和金属铰链连接被认为足以保证电路的连续性。
6、装有电器的可开启的门,应以裸铜软线与接地的金属构架可靠地连接。
7、柜门与柜体的柔性接地导体使用镀锌屏蔽带。端头处理使用o型铜接头压接,不得直接将屏蔽带穿孔固定。
8、保护及工作接地的接地接线柱螺纹的直径应不小于6mm。专用接地接线柱或接地板的导电能力,至少应相当于专用接地导体的导电能力,且有足够的机械强度。
9、所有接地装置的紧固应牢靠,并均应设有弹簧垫圈或锁紧螺母,以防松动。
10、柜内所有需接地元件的接地柱要单独用接地线接到接地体。元件间的接地线不得采用跨接方式连接。

消防水泵变频控制柜厂家
消防水泵变频控制柜厂家优选康卓科技,康卓专业为客户提供各种类型的:消防控制柜、水泵控制柜、变频柜、变频调速柜、变频控制柜、变频节能柜设计制作和控制柜价格咨询。作为老牌的消防水泵控制柜成套厂家,康卓科技设计的消防变频柜性价比高,质量好!作为变频控制柜的供应商,康卓集非标变频控制柜电路设计、电柜组装、现场安装、参数调试为一体,为用户提供全方位服务。
