grm远程控制器
grm远程控制器是由南京康卓环境科技有限公司（康卓科技）研发生产，用于一体化泵站plc远程维护和监控的通讯模块。它使用3g，4g作为通讯手段，远程控制用于 hmi 与 plc 的 1：1 串口连接，支持rs232/422/485，然后将单一设备引入工厂系统，实现物联网及广域网的控制。
grm无线远程控制器作用
1.在plc 控制器所在的设备现场，控制终端采用485（232）或者以太网口与plc 连接。同时，4g智能控制终端通过4g接入因特网即可。
2.现场的控制终端也可以不通过4g,而是有线或者wifi 接入因特网，可以是小区宽带，企业宽带等。电脑对远程plc 梯形图下载和监控。
3.远程的工程师，在只需能上网的电脑上登陆4g智能控制终端的序列号和密码，使用plc编程软件，即可方便的下载远程对应的plc程序。
4.电脑端接入因特网可以是任何方式，无需固定ip和其他任何配置。利用组态软件对远程plc 监控。
5.4g智能控制终端通过rs485或以太网和被监控的plc连接，读取plc的状态。
6.4g智能控制终端同时通过3g 或有线（wifi）接入因特网，可同时支持3g 和有线上网，互为冗余切换。
7.远程电脑连接因特网，并安装我司opc server。opc server 会自动从控制终端获取数据。
8.组态软件通过opc 接口，即可监视和控制plc 运行，并可记录历史报警和历史数据等关键信息。
9.手机短信也可以读写全部的plc 寄存器，或者完成短信报警功能，实现泵站无人值守。
grm远程控制器使用说明
1、 打开“remotehmi”软件，双击“com 配置”，配置远程控制器（或 hmi 选择远程客户端）参数，配置远程控制器连接的 plc 及参数，配置 ip 参数（客户端在 hmi 参数设置里配置），指定远程控制器的ip，添加到指定的wifi（如更换wifi，需要在此指定配置后下载）
2、 新建画面，可添加连接设备或 plc 的相关变量进行监控和控制操作，如下图：
3、 然后，找到 remotehmi 安装后的位置，点击打开“dllserver.exe”文件，这样pc 才能通过服务器远程监控数据，如下图：
4、 请先注册用户再行登录，如下图：
5、 登录后，添加远程控制器（kz-hmi 则是背后的sn 序列号）的 sn，一般远程控制器正上部会贴有“rg 12 位数字”，输入后，在远程控制器上插入 u 盘，点击获取验证码，正常情况下，会听到“滴”的一声，说明获取验证码成功，拔出u 盘，插入电脑，打开u 盘里“securitycode.txt”文件，提取验证码，输入到浏览器，确定添加设备成功，如下图：
提取u 盘的验证码
6、 下载对应的hmi 组态工程项目到hmi，plc 程序到plc，一切配置成功，我们就可以通过pc 打开“pcappsys”或者手机app 打开“hmi client”远程监控plc 的数据了，如下图：
7、 这样即可进入对应画面远程监控 plc 数据。注意这儿的监控画面是独立于 hmi 工程画面，对关键参数的监控，需要独立编程组态。
8、 vnc 模式，是对hmi 全部工程画面的监控，需要数据量、通信速率较高，目前也在持续开发中。
通过远程控制器下载上传plc 程序及监视plc

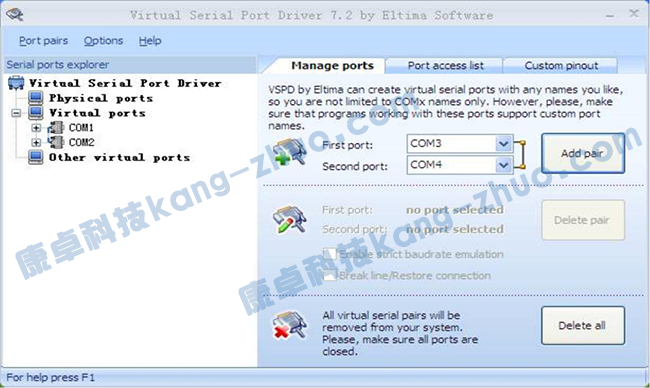

1、 首先配置虚拟串口，需要安装“vspd7.2.308”软件，安装后，打开“configure virtual serial port driver”快捷方式，如下图：
add pair 添加配置了一组虚拟串口，案例中添加了com1,2

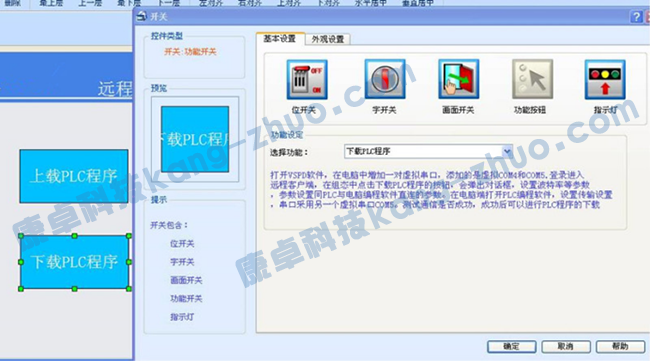

2、 在remotehmi，新建开关控件，关联功能“下载plc 程序”，如下图：

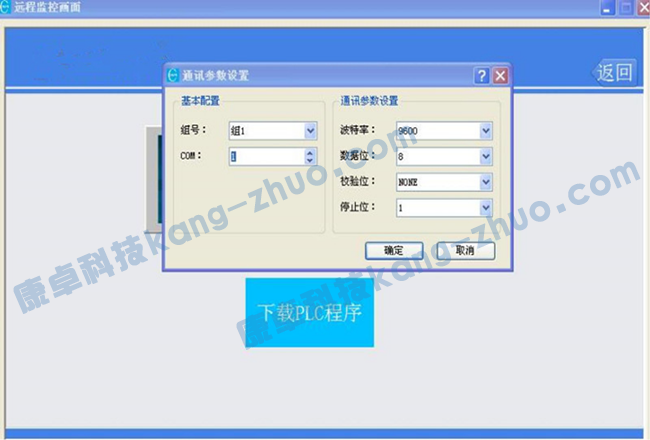

3、 下载到远程控制器，然后运行“pcappsys”，点击“下载plc程序”，配置com 口，这边选1，则plc 那边选择com2，测试通信这样就可以下载plc 程序了，如下图：
远程监控运行后，配置为com1

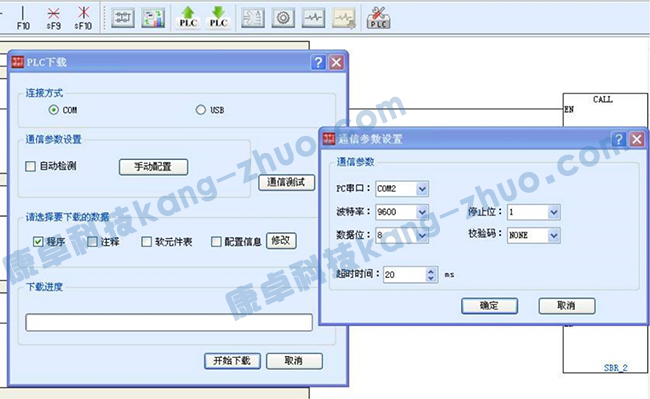

plc 软件里配置为com2，通信测试正常，就可以下载plc 程序了。上载plc 也是一样，通信建立后亦可对plc 程序进行在线监控。
通过kz-r 触摸屏连接外网下载hmi 组态程序

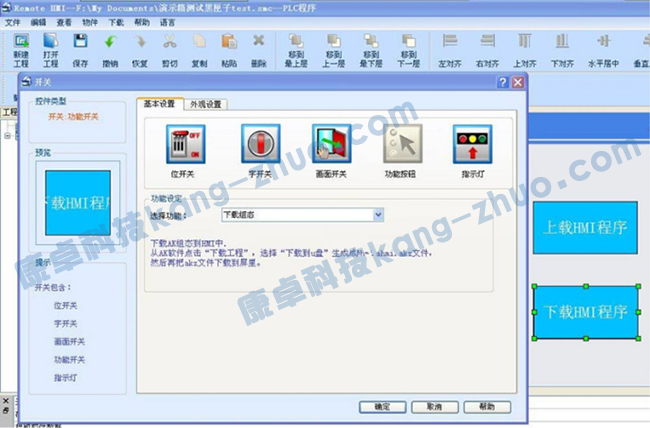

1、在remotehmi 软件，新建工程，com 配置选择“远程客户端”，组态开关控件，关联“下载组态程序”（hmi 组态工程文件）
配置成功后，首先下载到远程控制器；

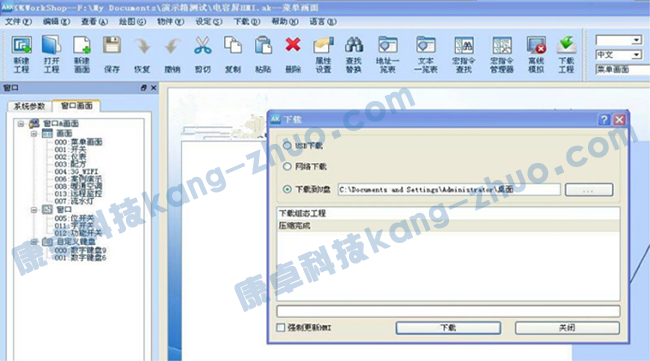

2、然后打开“kzworkshop”软件打开要下载的工程，下载—选择 u 盘下载—转存为“kzhmi.akz”文件，点击“下载”即可存储到相应的位置，如下图：
3、然后pc 上运行“pcappsys”，选择对应的hmi 进入监控画面，点击刚配置的“下载hmi 程序”按钮，选择“kzhmi.akz”下载到 hmi（pc 可和远程控制器不在同一网络下，即远程控制器为手机4g 路由wifi，pc 采用公司电信网络）。
4、上传hmi 组态也是一样
