水厂自动控制系统,自来水厂自动化控制改造升级系统

发布日期:2017-04-25 09:26  浏览次数:

水厂自动控制系统升级改造
随着科学技术的发展,特别是近二十几年来,可编程序控制器(plc)及计算机应用的普及,国内新建或扩建的城市水厂都先后引进了康卓科技设计研发的自动化控制系统,取得了十分显著的社会经济效益,成为城市水厂高效、优质运行的重要保障。南京康卓环境科技有限公司是专业提供水厂自动控制系统建设、自来水厂自控系统改造升级厂家,自来水厂自动化控制改造升级系统设计安装咨询:025-86666104


水厂自动控制系统工艺
主要分为以下几个工艺过程:
(1)取水:通过多台大型离心泵将江、河、地表等处的水抽入净水厂。
(2)药剂的制备与投加:按工艺要求制备合适的混凝剂,并投入混凝剂及氯气,达到混凝和消毒的目的。
(3)混凝:包括混合与絮凝,即源水投入混凝剂后进行反应,并排出反应后沉淀的污泥。

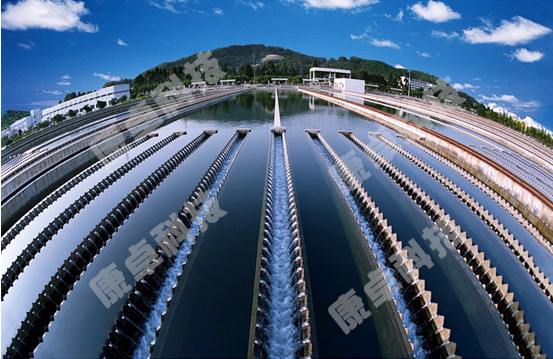

(4)平流沉淀:与混凝剂反应后的水低速流过平流沉淀池,以便悬浮颗粒沉淀,并排出沉淀的污泥。
(5)过滤沉淀:水通过颗粒介质(石英砂)以去除其中悬浮杂质使水澄清,并定时反冲洗石英砂。
(6)送水:多台大型离心泵将自来水以一定的压力和流量送入供水管网。


水厂自动控制系统站点
自来水厂主要系统包括:取水泵房自动控制系统、送水泵房自动控制系统、加矾自动控制系统、加氯自动控制系统、格栅配水池控制系统、反应沉淀池控制系统、滤池气水反冲洗控制系统、配电控制系统、水厂中央控制室自动化调度系统,这些工艺单元内设备相对集中。根据这些特点,分为如下一些控制站点。
(1)中央控制室站点:对整个系统进行监控和调度,同时留有四遥(遥测、遥信、遥调、遥控)系统接口,与上层管理系统进行通讯。
(2)配电室控制站点:对高压及低压配电系统进行监控。
(3)取水泵房控制站点:取水泵、真空泵、潜污泵及轴流风机等进行监控。
(4)送水泵房控制站点:对送水泵、潜污泵等进行监控。
(5)格栅配水池控制站点:对快开排泥阀、格栅液位、格栅除污机、螺旋输送机等进行监控。
(6)反应沉淀池控制站点:对快开排泥阀、刮泥机进行监控。
(7)滤池公共部分控制站点:对反冲洗公共部分(反冲洗泵、鼓风机、干燥机及相关阀门)进行监控。
(8)滤池控制站点:根据单格滤池数量进行配置,每格滤池一个,对单个滤池设备进行监控。
(9)加矾控制站点:对加矾、自动配矾系统进行监控。
(10)加氯控制站点:对加氯系统进行监控。
在实际工程当中,当控制站点较近时,可以将某些站点合在一起,根据功能及控制规模大小,有些站点可以设为从站或远程站点。用到主要产品同污水处理所用到的产品。


水厂自动控制系统功能
1-2台水泵简单给排水应用
1-2台水泵简单给排水应用主要包括:建筑给排水、农业灌溉、工业水处理等,主要功能有:
控制功能:分为手动、自动、自动方式根据液位情况,自动起动电机,实现给排水自动控制;支持一用一备的双泵控制方式。
测量、保护功能:测量水泵的电压、电流、频率等参数,根据电参数执行过载、断相、不平衡、欠载、过压、欠压、相序等保护功能;
设备监测功能:监测设备的运行状态、故障状态。
其它功能:带有rs-485 modbus-rtu通讯功能,可以接入水处理系统。
产品可广泛应用于深井泵、潜水泵、离心泵、排污泵、管道泵、增压泵、多级泵等。
