合肥污水处理厂自动控制系统

近几年,合肥的经济技术有了很大发展，各种污染问题也成为关注的焦点。其中污水处理就是其中一项重要的组成部分。目前，很多地方都建立了污水处理厂，污水处理厂主要进行的是生化处理，生化处理没有固定的数学函数，控制起来比较困难。南京康卓环境科技有限公司（康卓科技）专门为合肥污水处理厂提供自动化pg电子网站的解决方案。康卓电气工程师指出：在污水处理厂中，自动控制技术的不断发展，康卓科技设计的污水处理自控系统、监控系统已经得到了广泛的应用。康卓污水自动控制设计原则是可靠性、先进性、实用性、集成性和可扩展性，并且采用“集中管理、分散控制、数据共享”的分层、分布式的拓扑结构，符合当前工业自动化监测系统发展趋势，能够实现全厂工艺参数及设备集中监测和生产过程的自动控制。因此，污水处理厂很有必要对污水处理进行自动控制系统的设计改造顺应社会发展。

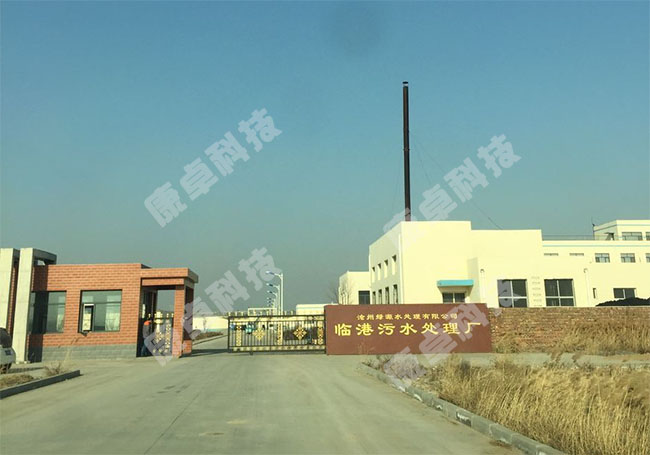

康卓科技污水处理自控系统在临港污水厂应用案例



污水处理自控系统的特点

1.技术先进

在现代化发展的过程中，也同样要求工厂的与时俱进，该自动化控制系统本身无论是依据水厂现场所呈现出的通讯网络、总线、组态软件等方面，还是单纯的从自动化控制技术上来说，实际上都是有着时代领先性的。

2.稳定可靠

在污水厂自动化控制体系中所使用的自动化产品，实际上多数都是来自于国外的知名品牌，其中所建立起的自动化控制平台，实际上都经过了极为严格的测试工作，通过这方面的措施，能够较大限度的保障系统稳定性得到良好的运用。

3.自动化程度高，操作简单

在操作室内部所呈现出上位界面，实际上都是使用的全中文设计界面，利用全新的流程图形，更加清晰的展现出了其中的相关工艺，能够更好的便于操作员进行操作；而在自动化系统中的下位机plc同样是使用的国外知名厂商所制造的自动化控制系统，其中所呈现出系统稳定性较为良好，不仅有着较高水准的自动化水平，其系统几乎无需采取维护措施。



污水处理厂自动化改造施工拍摄



处理自动控制系统pg电子网站的解决方案

整个自动化控制系统按参与生产程度级别划分为中央控制室、现场控制站、现场控制操作箱3个级别，整个系统控制权限由中央控制室(操作员)进行管理。



上位工控机上安装力控软件开发上位机监控界面，主要完成温度、压力、流量、液位等运行参数的监视、故障报警、报表打印、电气远程启停、参数设置、趋势分析等。主要界面包括系统总貌画面、报警总貌画面、参数设定画面、分段显示画面、时间参数时势趋势画面、历史记录画面，整个系统界面直观、操作方便。



污水处理厂自动控制系统电气控制柜



分布在现场的仪表采集生产过程中的主要参数及设备运行状态，送入相关的plc输入模块。各现场控制站的plc将采集的数据经过逻辑运算处理后传给上位机，并接收上位机的指令对现场设备进行远程控制，上位机是系统的核心部分，完成对污水处理过程各部分的管理和控制，并实现厂级办公自动化，它的人机接口是整个控制系统与外部信息交换的界面。上位机的各台计算机具有相互通讯的功能，实现数据交换或共享。



下位机采用具有pid调节功能的可编程控制器(plc)。下位机是实现系统功能的关键，主要的功能是接受上位机设置的参数或命令，实现对现场的实时数据采集、实时判断决策及实时控制，并将现场状态传送给上位机。它在直接实现开关量控制的同时，还可通过a/d转换器采集现场测定仪表(由传感器和变送器共同组成)输入的4-20ma标准信号，经a/d转换后，进行数字pid调节运算，然后输出信号，以控制各相应的执行设备(如变频器、电机、调节阀等)。通讯网络的主要功能是连接上位机、下位机及现场设备，实现这三大部分之间的相互通讯。



污水处理厂视频监控系统



通过合理的网络将上位工控机和plc、plc控制模块和io模块、io模块和现场设备有机的连接起来，实现三者的数据通信是实现管理和控制的关键。当前适用于工业应用的网络主要有dcs局域网、工业以太网和现场总线。
