徐州市政污水处理自动控制与监控系统

发布日期:2017-01-10 14:40  浏览次数:

市政项目:徐州睢宁桃岚化工园污水处理厂自动控制与监控系统
施工厂家:南京康卓环境科技有限公司

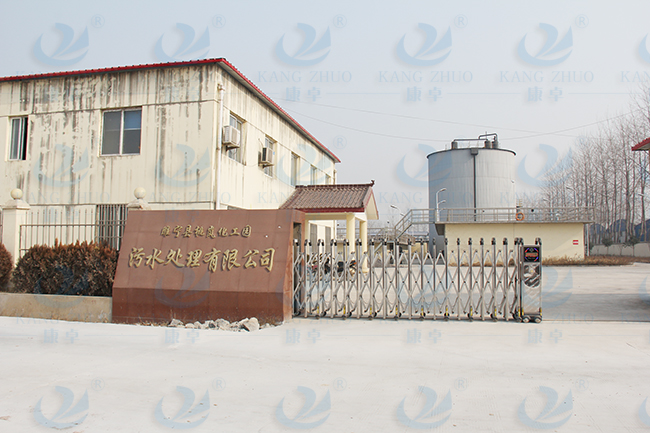

徐州睢宁桃岚化工园污水处理厂

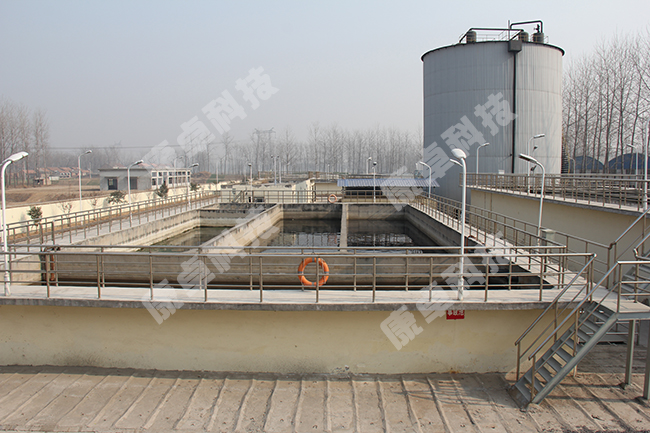

徐州睢宁桃岚化工园污水处理厂项目概况
徐州睢宁桃岚化工园污水处理厂位于园区纬八路以南、104国道路以北。睢宁县桃岚工业园区污水处理厂由睢宁县桃岚化工园管理委员会投资建设,项目总投资14015.3万元,其中一期投资3325.8万元。日处理污水规模3000m³,服务范围为睢宁县桃岚化工园,处理对象以工业废水为主、生活污水为辅。其中,南京康卓环境科技有限公司(康卓科技)为该项目提供自动控制与监控系统项目设计、生产及现场安装调试服务。

徐州睢宁桃岚化工园污水处理厂自动控制与监控系统

徐州睢宁桃岚化工园污水处理厂自动控制与监控系统设计方案概述:
根据徐州市睢宁桃岚化工园污水处理厂的规模及工艺要求,结合多年来康卓科技在污水处理行业及多个污水处理厂建设的成熟技术和丰富经验,康卓科技设计使用hmi pc系统为本次项目的自动化系统构成,再通过和其他各种外设的连接,从而实现对整体排水工艺的全过程自动化控制系统,并按照预定的程序对现场设备实现全方位的控制以及信号的采集和传输。

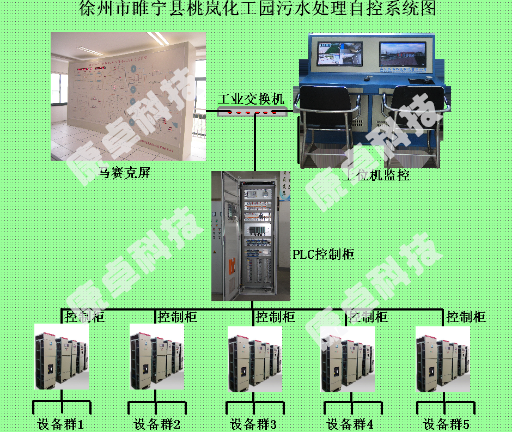

 图示1.1 控制原理示意图


如上图所示,在现场控制层,现场各设备状态信号输入plc的开关量输入模块(di模块),plc的cpu通过逻辑运算和数据转换成为控制信号,由开关量输出模块(do模块)输出信号,控制各泵动作,同时plc将采集到的各设备的状态信号传输上位机控制系统,由上位机组态软件直观形象的显示出来。另外通过现场仪器仪表对系统的参数进行测量,并将所测的数据传输至plc的输入模块中,plc根据从控制上位机上设定的各项参数(各液位的高度等)实现对系统的全自动控制。由上图可知,在现场控制层的所有信号的采集和传输全部通过plc来实现;上位机起人机对话媒介,能够对所有设备及数据进行监视、控制、参数设定、事件存储、报警查询等操作。

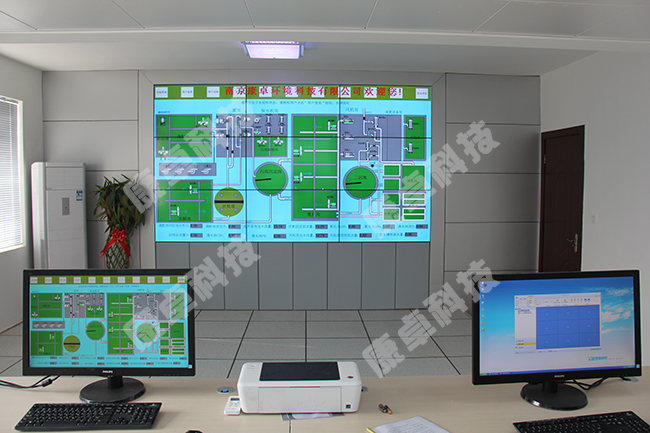

除上位机监控与现场监控,我们还将设置马赛克屏作为整个污水处理厂的模拟显示设备。马赛克屏作为传统的模拟显示设备,一直是大型企业调度监控系统中的一个重要的组成部分。被广泛用于公共事业及相关领域,在电力、煤炭、水利、环保、公路、铁路、航空、化工等行业中的安全生产系统发挥着不可替代的作用。


自动控制与监控系统厂家
江苏康卓科技已发展成为以污水处理自控系统为代表的高新技术型企业。康卓科技立足于以信息化促进自动化,提供管控一体化解决之道,提供成熟的工业自动化与信息化平台工具及pg电子网站的解决方案。通过康卓系列控制系统建设的城市污水处理监控系统信息平台不仅实现了污水资源化,完善市政监管信息系统,而其加强了水资源的保护、加速水污染治理,实现了水资源的可持续利用。康卓科技研发污水处理自控系统便于操作、易于维护,节省了大部分的设备维修开支,具有很强的经济效益。
